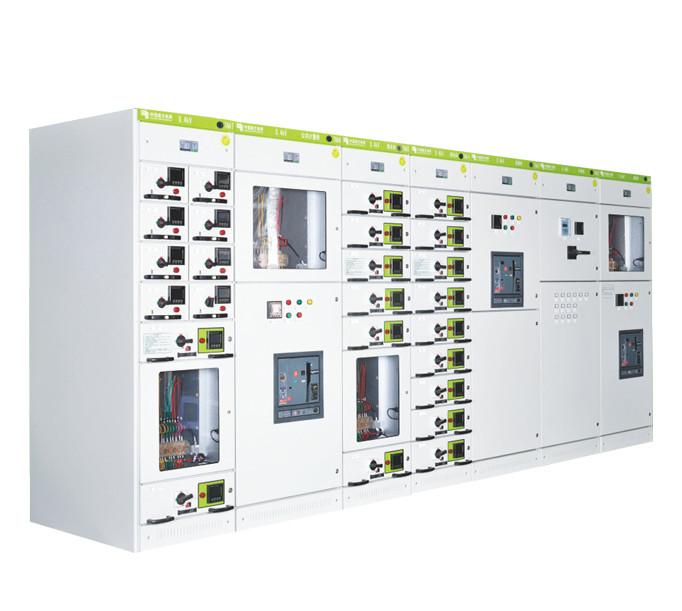

3.抽屉操作及机械联锁

8E/4、8E/2单元抽屉的操作:这种操作是通过对抽屉面板上的手柄进行操作实现的，见图六。只有当手柄上的白箭头指示“移动位置”(↑↓)时，抽屉方可抽出或插入，在其它任何位置上，抽屉都应被锁定，因此不可能对抽屉实施抽出或插入操作。此时不可硬拉或硬拖以免损坏机械联锁机构，抽屉从连接位置抽出30mm(此时手中工件一轻微震颤感)时将操作手柄向逆时针方向转过45°，抽屉即被锁定在“分离位置”(↑)此时一次和二次隔离插件均己脱离电网并形成安全间隔。

抽屉插入后，将手柄顺时针方向转动时，首先到达“试验位置”(↓)，此时机构将外部电源引入控制回路，用户通过面板上的安全电器(假如有的话)对电路进行试操作，以确认其是否符合要求，由于主开关尚处于断开状态，因此一次回路处于无电状态，即使操作结果与要求不符也不会损坏设备，继续顺时针方向转动到手柄处于水平位置时，即“分断位置”(O)。

此时一次和二次回路均处于无电状态，沿顺时针方向继续旋转90°，则手柄转到“合闸位置”(1)，见图六。

注意:首先必须用手柄插入面板，然后才能转动手柄，当手柄转到“合闸位置”时，主开关合闸。

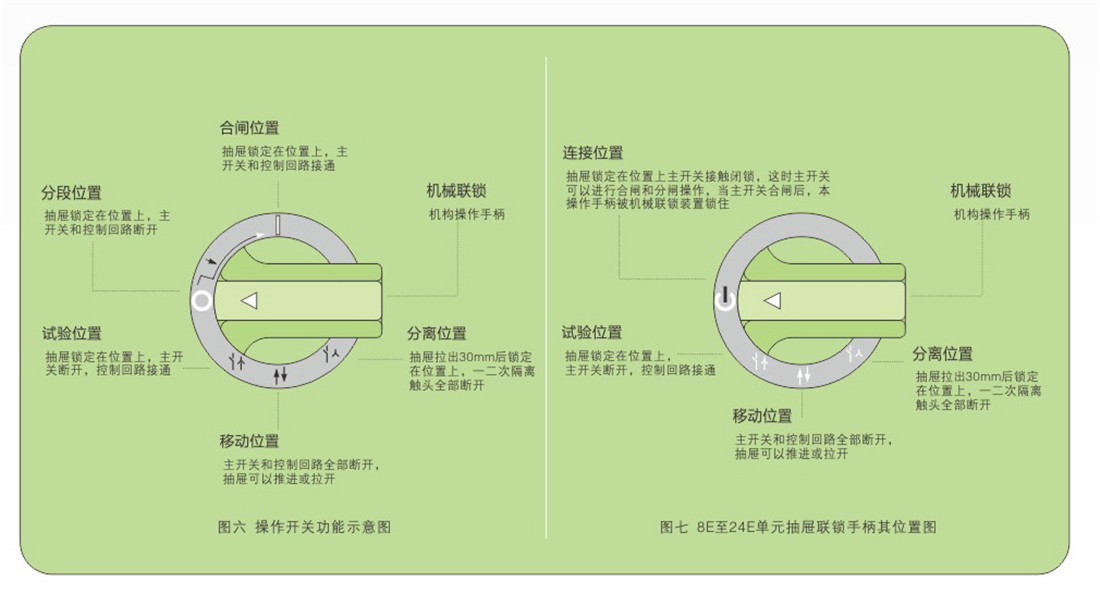

图6操作开关功能示意图

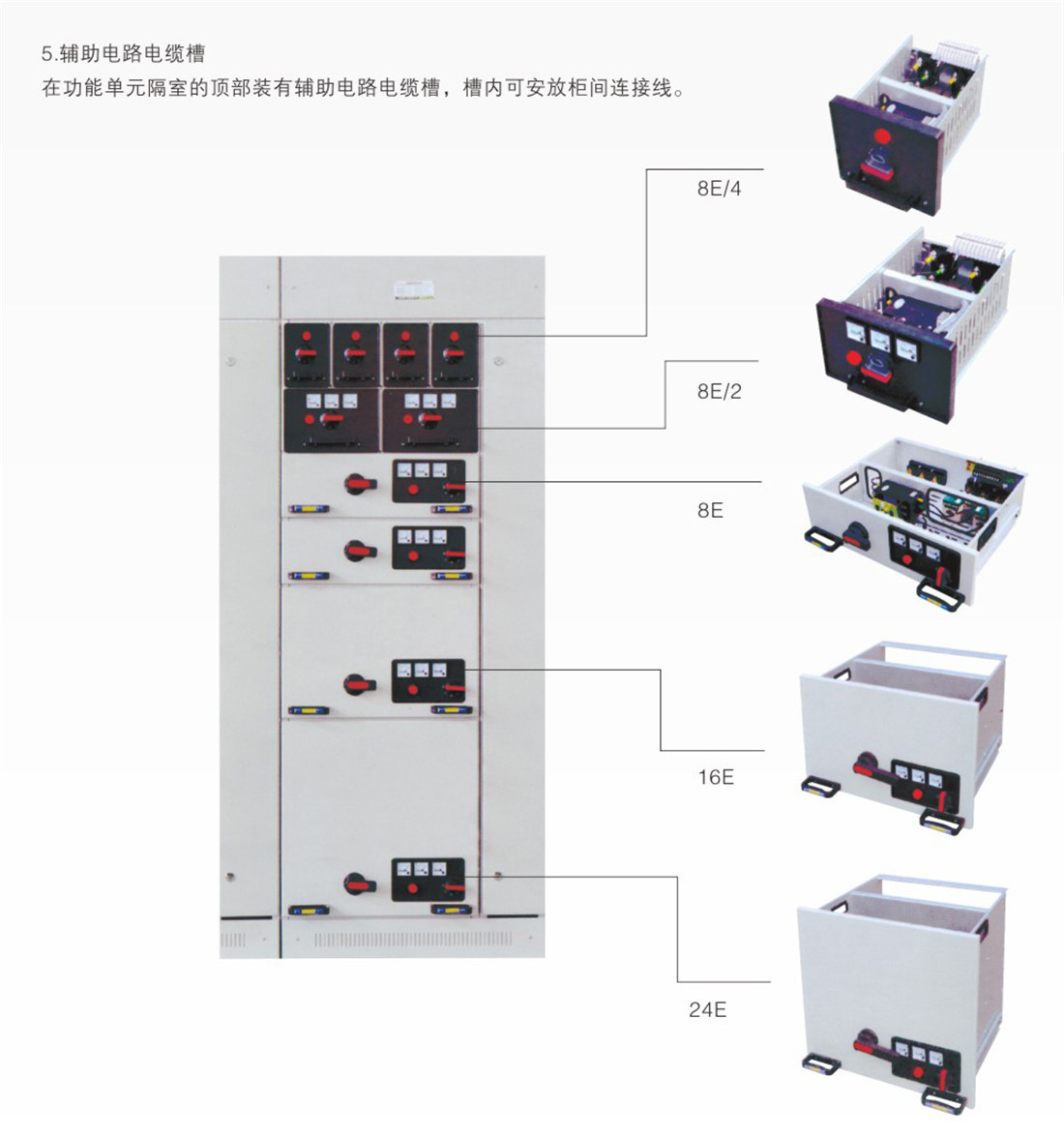

8E、16E和24E抽屉的操作:这种操作稍不同于8E/4和8E/2单元抽屉的操作，由轮番操作一大一小二个手柄来完成。小手柄与8E/4、8E/2抽屉的操作手柄外形相同，作机械联锁用，位于抽屉面板右下方，它共有四个位置:“移动位置”(↑↓)、

“分离位置”(州)、“试验位置”(↑)和“连接位置”(↓)，见图七、图八。

小手柄的操作及其位置定义与8E/4、8E/2单元操作于柄基本相同，唯一没有“断开位置”而代之以“连接位置(L)。只有当手柄处于此位置时，才可操作主开关操作手柄(大手柄)。大手柄指示箭头横向左侧时为“分断位置”，此时一次和二次电路处于无电状态，大手柄顺时针转动到指示箭头向上时为“合闸位置”，主开关合闸。小手柄和大手柄的操作有严格的机

械联锁，不能随意操作，更不能埂扳死撬。注意:只有小手柄处在“连接位置”时，大手柄才能进行合闸操作;同时只有大手柄处在“分断位置”时，小于柄方能转动。有时大手柄虽也处在“分断位置”但定位不准，这会造成小手柄不能转动或转动不到位，此时千万不可硬扳，应再稍转动大手柄使之准确到位即可。

当抽屉及开关处于某一锁定位置时，外部可加三把明锁锁止，以杜绝任何误操作的可能性。

当电路发生意外短路故障，断路器等主开关发生触头熔焊以致难以跳开时，欲对故障抽屉实施维修，可用合适的工具，(如螺丝刀)插入面板上的解锁孔将其内部的锁扣向下压即可开门，开门后再把扣片转到垂直位置即可，转动下手柄解除联锁，就能把抽屉抽出柜外实施维修。

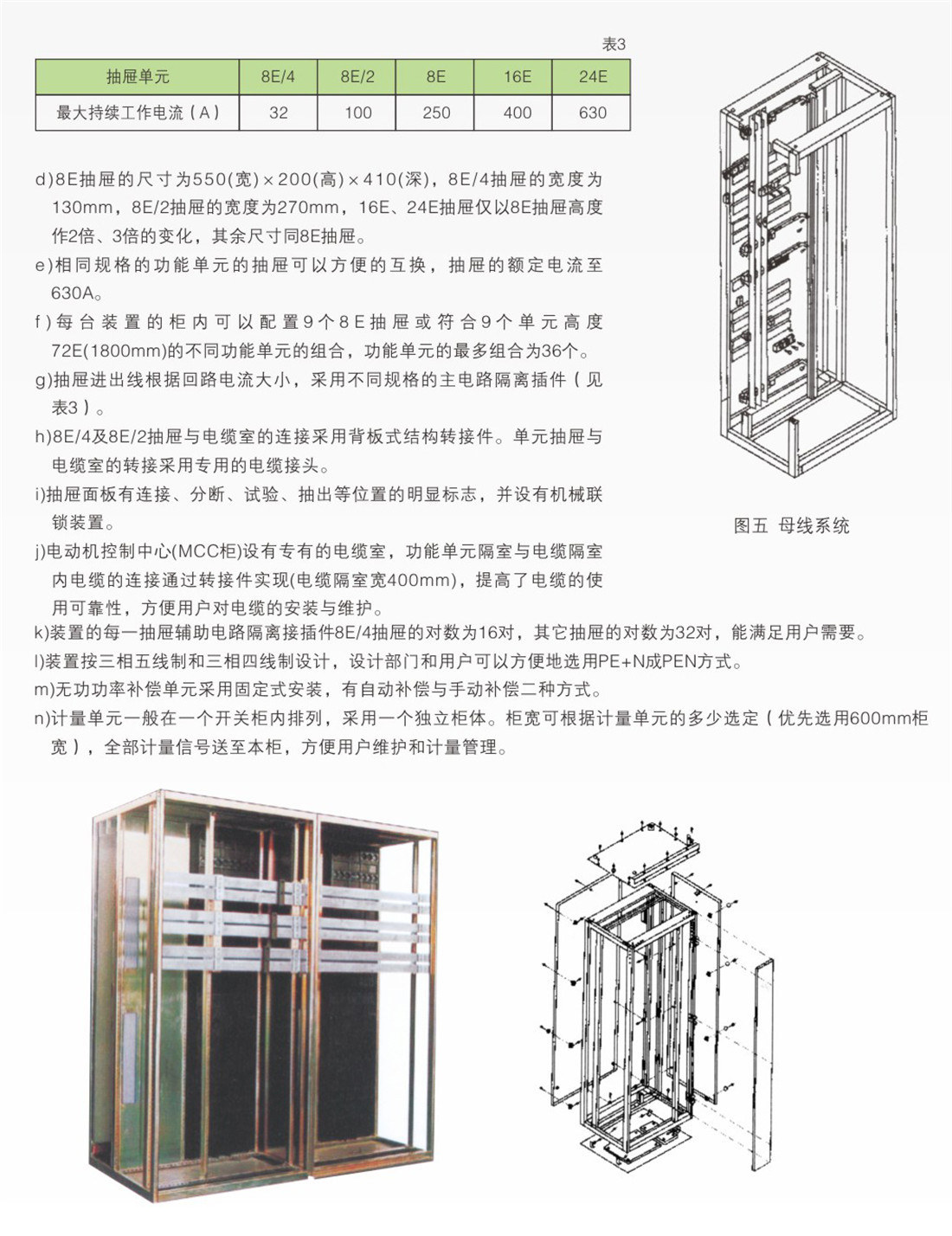

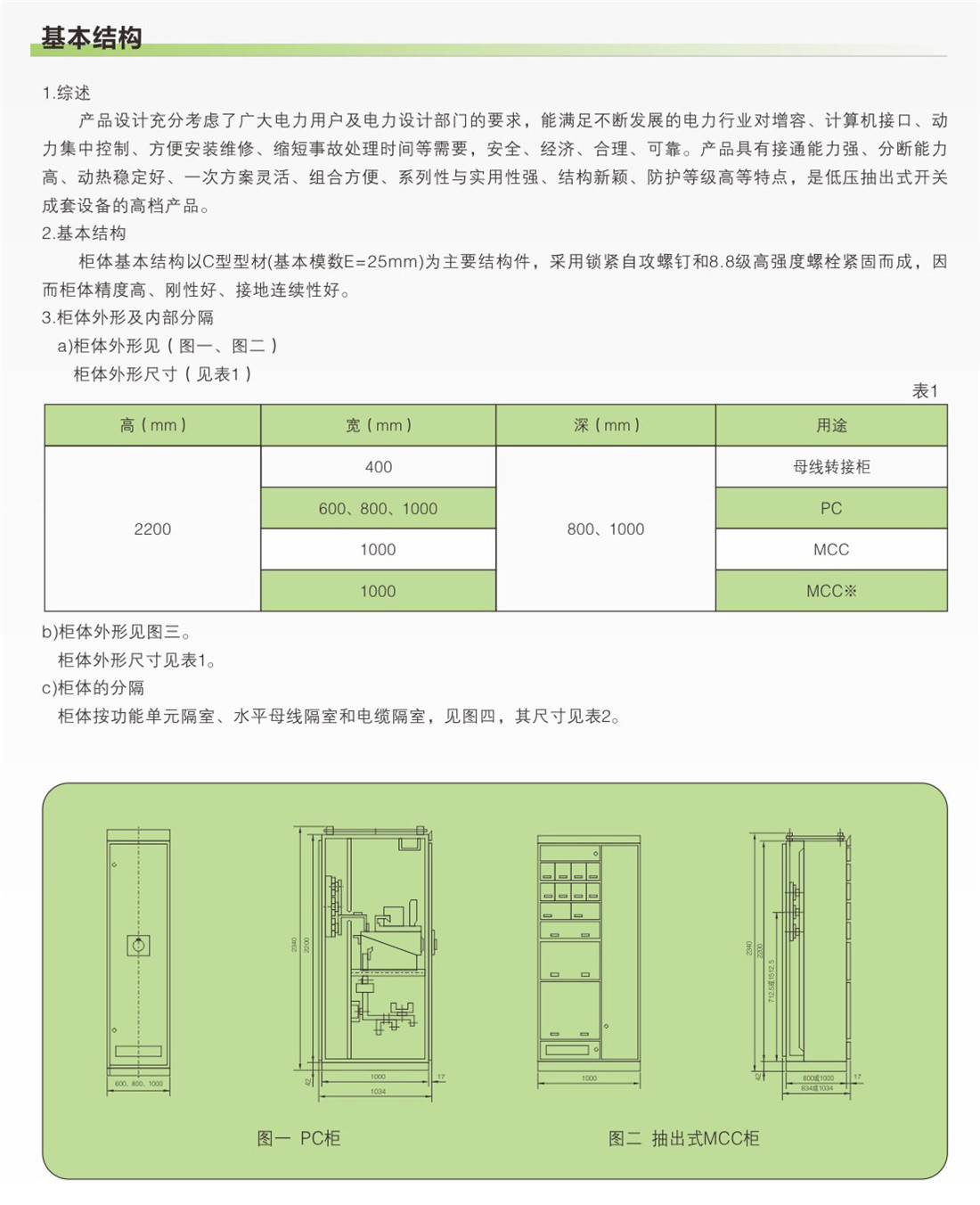

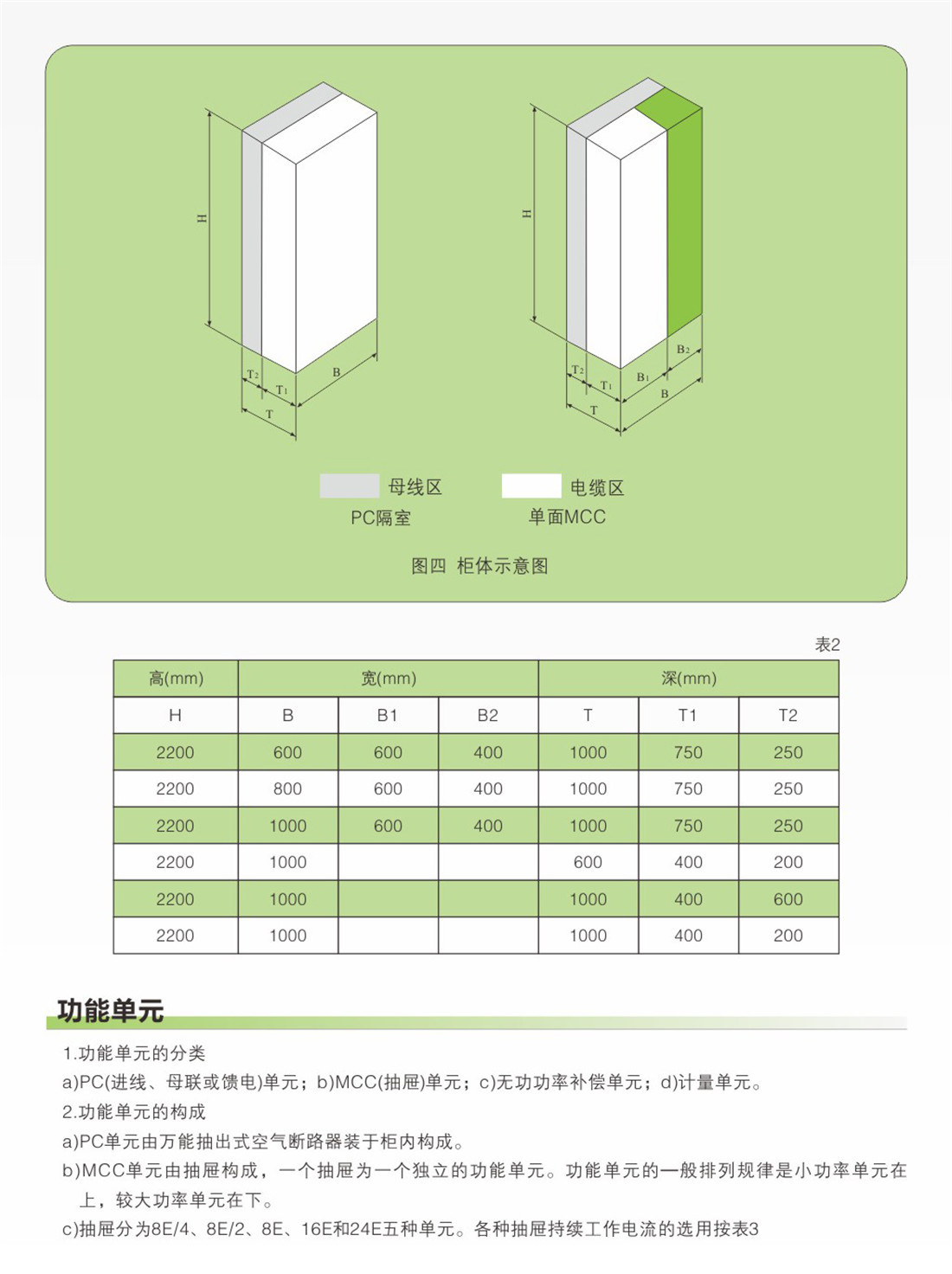

4.母线及保护接地系统

水平母线安装在柜体后水平线室内，视需要可配置一至两组母线。当水平母线为一组母线时，可根据需要将奠安装在母线室之上方或下方。当水平母线为两组母线时，一般在上下方各安装一组。两组母线既可以分列运行，也可以并联运行。垂直母线安装在高强度阻燃型绝缘功能板中，前方加上盖板，使下室的防护等级达到IP20。功能板既作为垂直母线的绝缘支撑，又能将水平母线与垂直母线分隔。垂直母线采用L形异型铜排，它既能通过额定的工作电流，又能承受较大的电动力。中性母(N)和保护挂地母线(P)平行地安装在功能单元隔室的下部或垂直安装在电缆隔室中，N线与PE之间如用绝缘子相隔，则N线与PE线分别使用，

成PE+N线(三相五线制);二者之间如用导体短挂，即PEN线(三相四线制)。

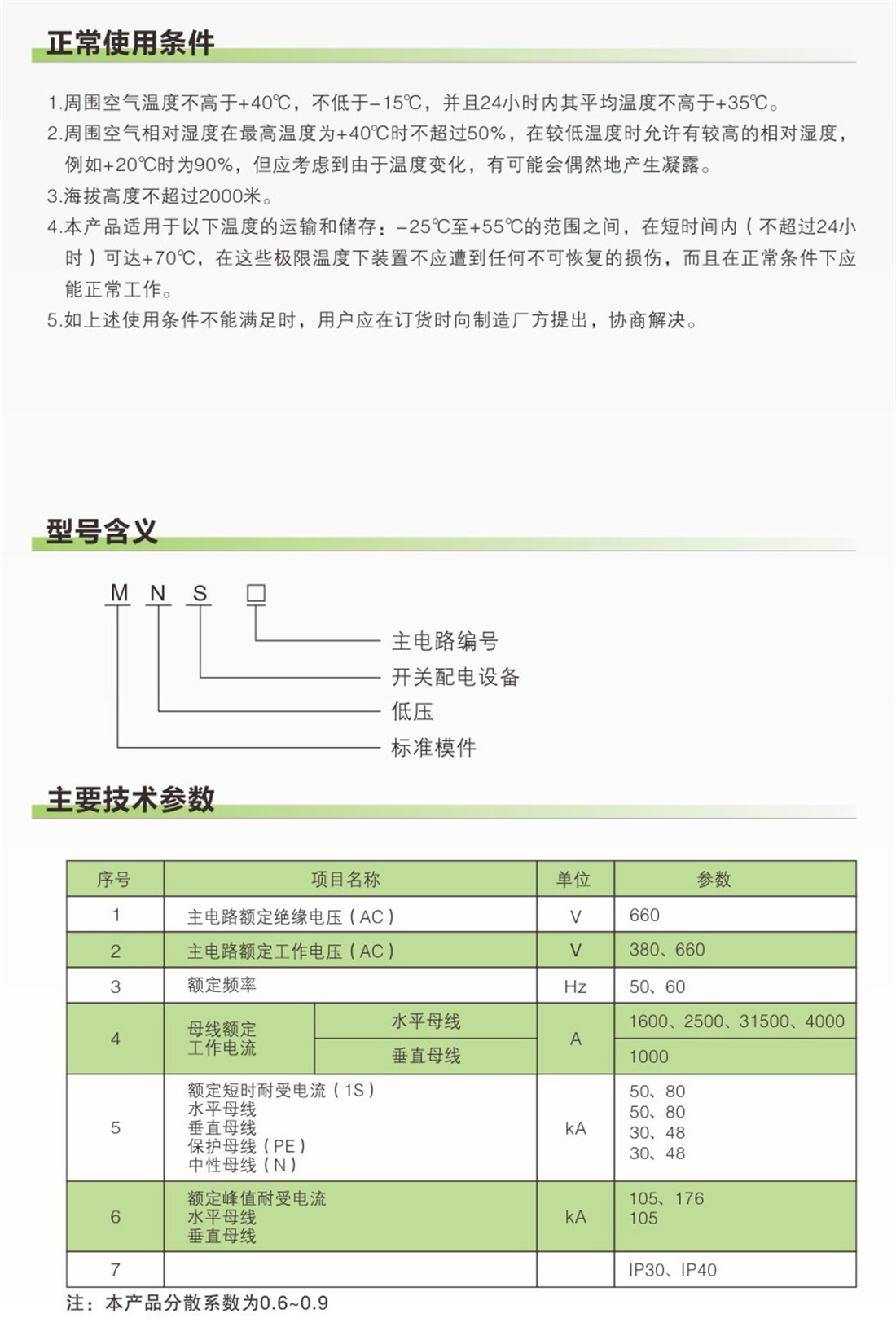

使用与维护

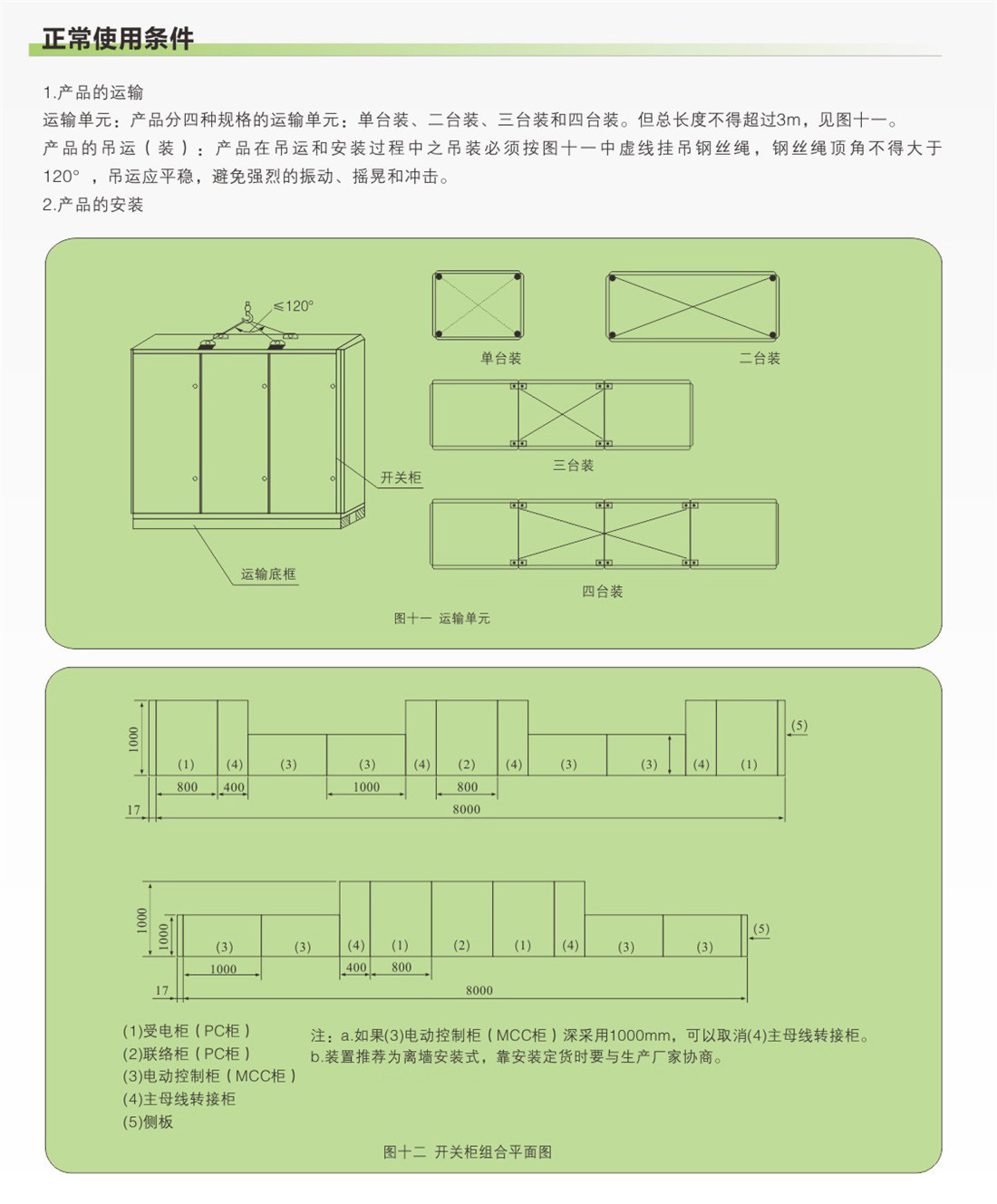

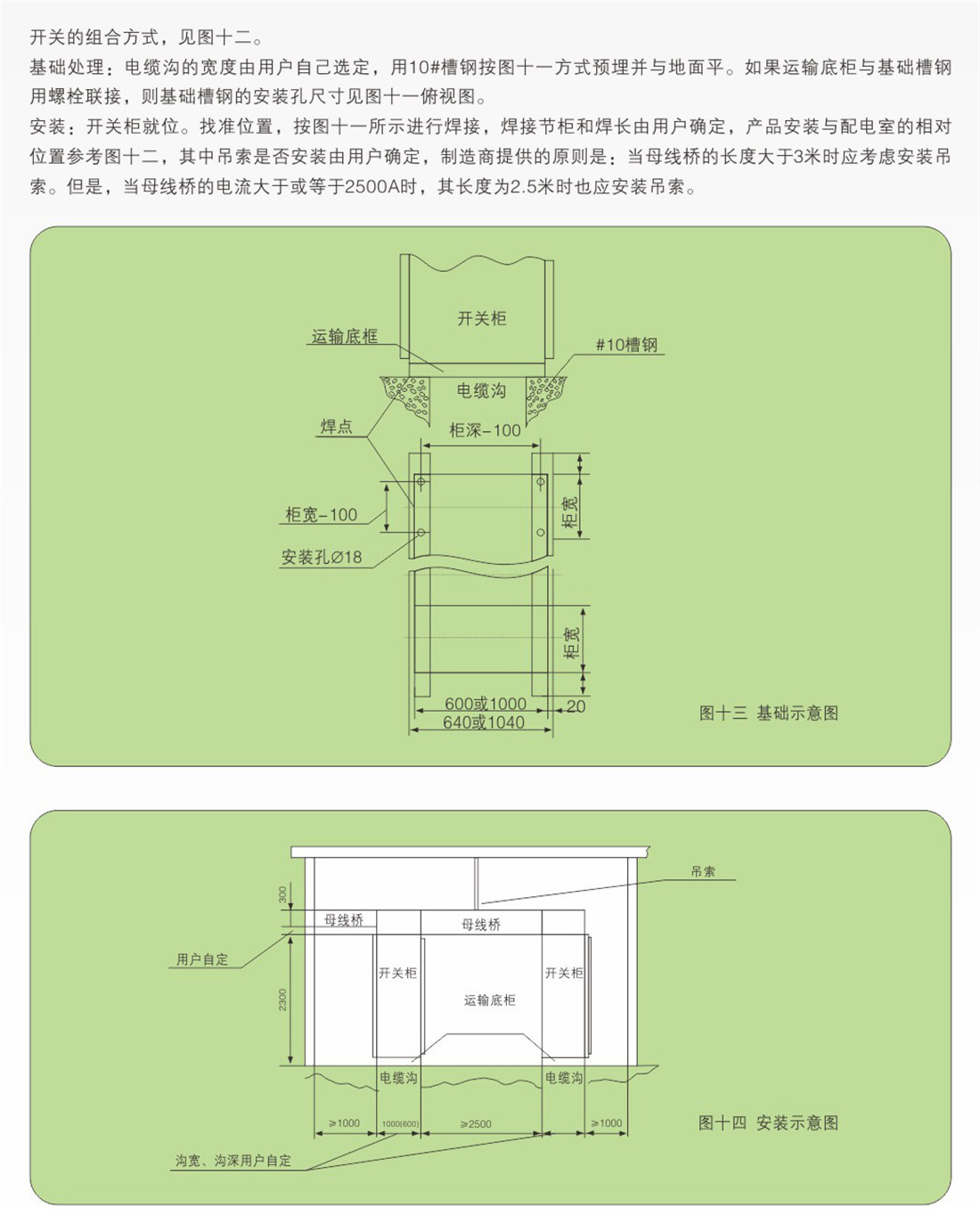

1.开关柜安装后须按有关规定验收并通电调试完毕，方可投入使用。

2.开关柜的使用和维护:

a)使用单位应按有关制度做好日常运行记录和保养。

b)检查功能单元的一次和二次插接件是否接插良好、到位。

c)检查单元内部连接导线是否牢靠，有无松动而导致发热现象。

d)清除断路器相间隔板(如有的话)的灰尘。

e)检查机械联锁的正确性及可靠性。

f)检查电气性能和动作是否符合要求。

g)每年要进行一次设备维修，同时还应增加电气绝缘性能检查。

*功能单元的使用和维护请查阅生产厂家提供的资料。

随机文件

1.产品合格证说明书;

2.产品使用说明书(或样本);

3.设备清单;

4.开关柜排列图，二次回路原理图、接线图;

5.应提供的备品备件和专用工具清单;

6.合同规定必须提供的资料或文件。

订货须知

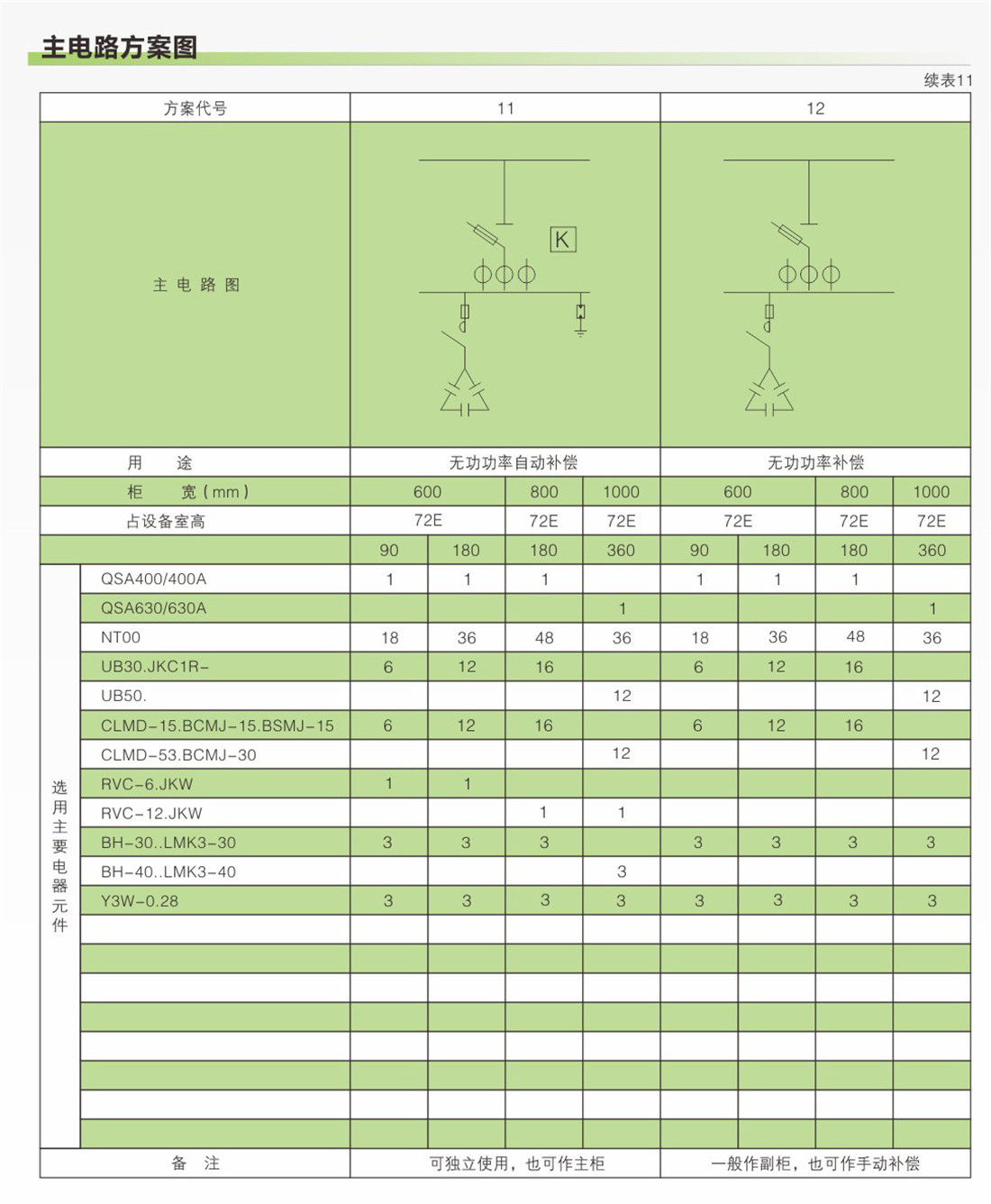

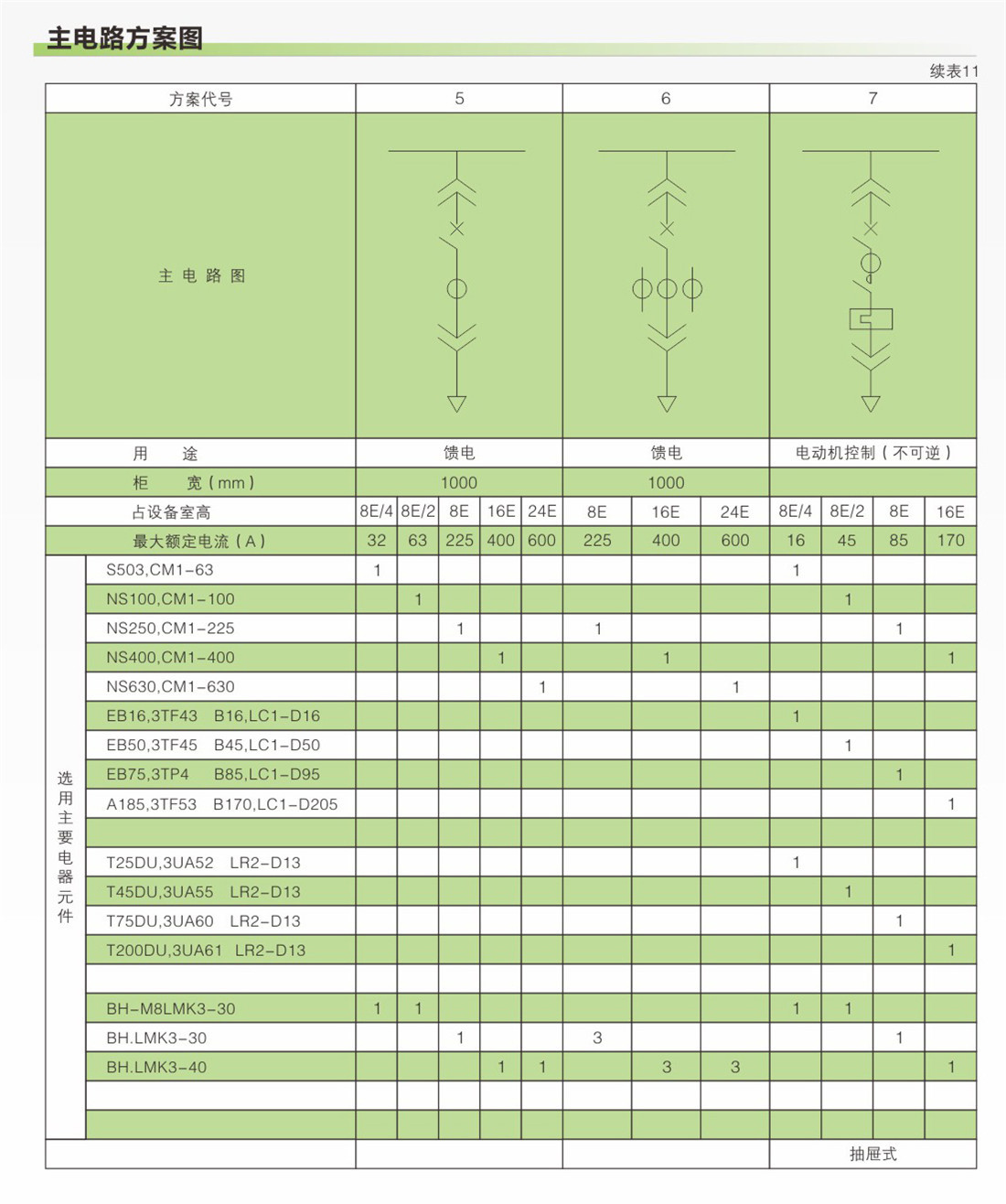

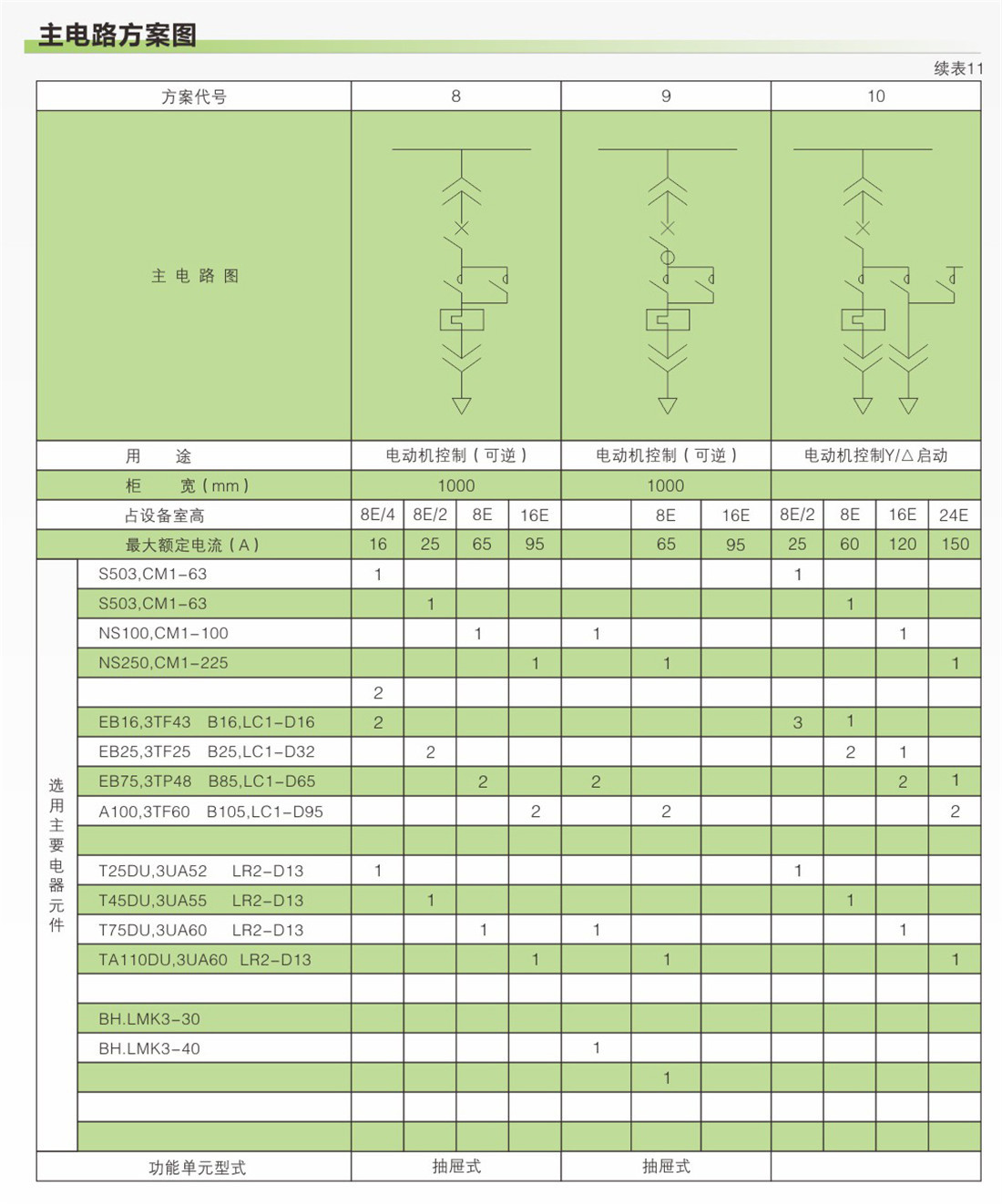

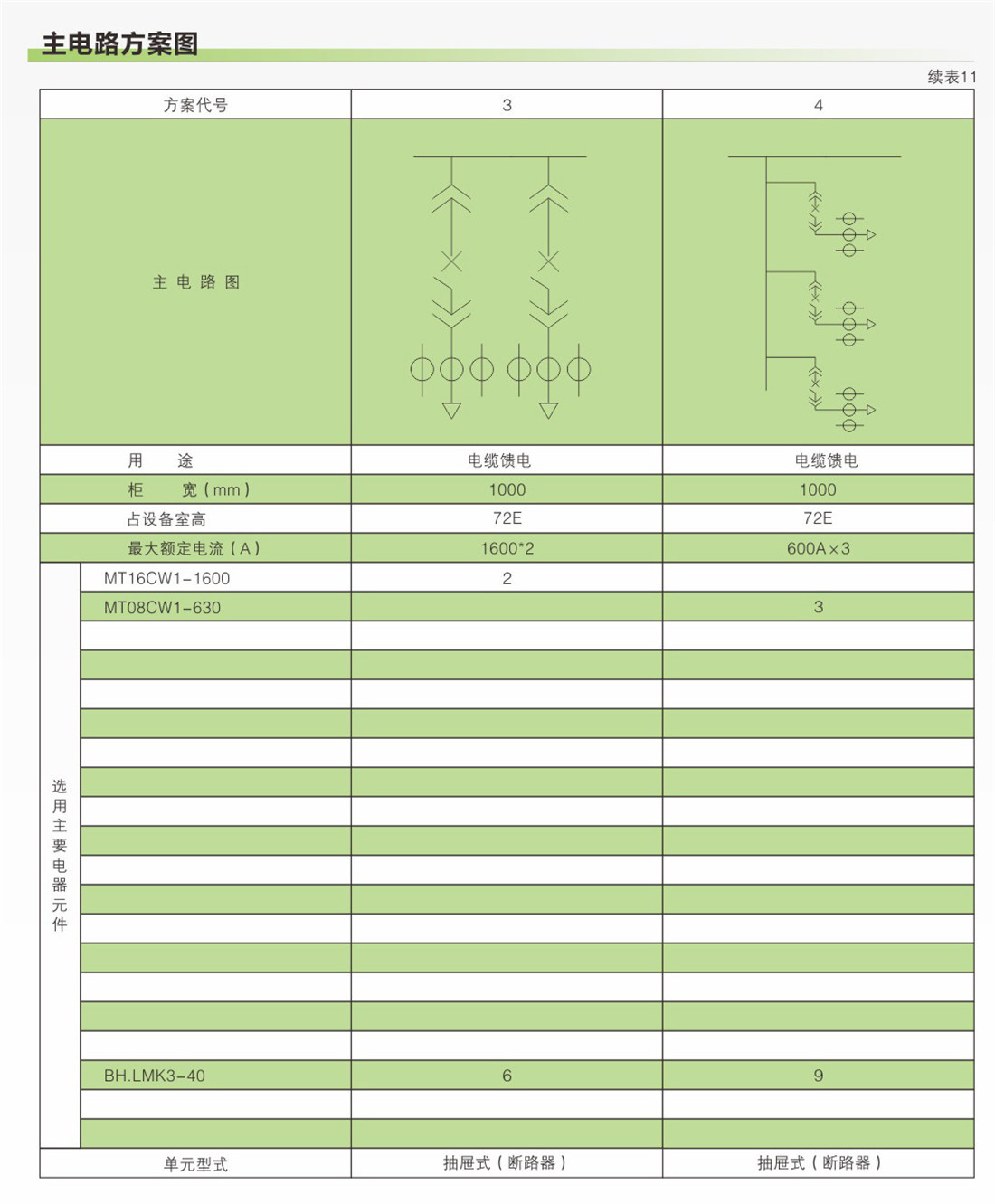

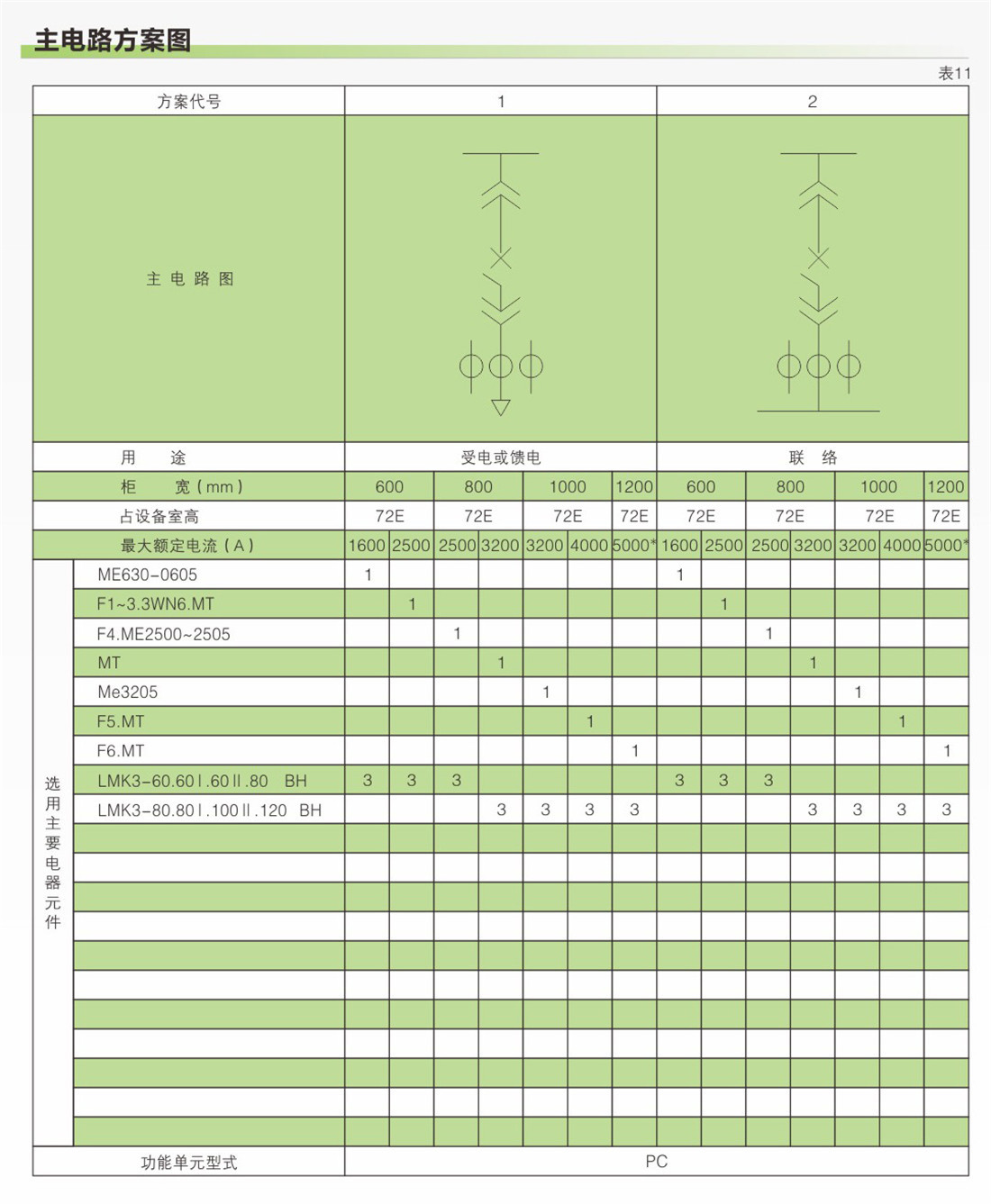

1.一次回路方案或单线系统图;

2.二次同路原理或接线图:

3.产品的一次和二次设备清单;

4.排列图和配电室平面布置图;

5.产品表面涂装方式及色板。
