GGD固定式开关柜

  • GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力、照明及配电设备的电能转换、
    分配与控制之用。
    GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性
    好,电气方案灵活、组合方便,系列性、实用性强、结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
    GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251.1-2005《低压成套开关设备》等标准。
立即咨询
全国热线0769-81309788

详情介绍

产品特点

1.GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可方便工厂实现预生产。即缩短了生产制造周期,也提高了工作效率。

2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

3.GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方、面目一新。

4.柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的拆边处均嵌有一根山型皮条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

5.装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。

6.柜体表面采用静电喷塑,附着力强,质感好。整柜呈亚光色调,避免了炫目效应,给值班人员创造了较舒适的视觉环境。

7.柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

8. 柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

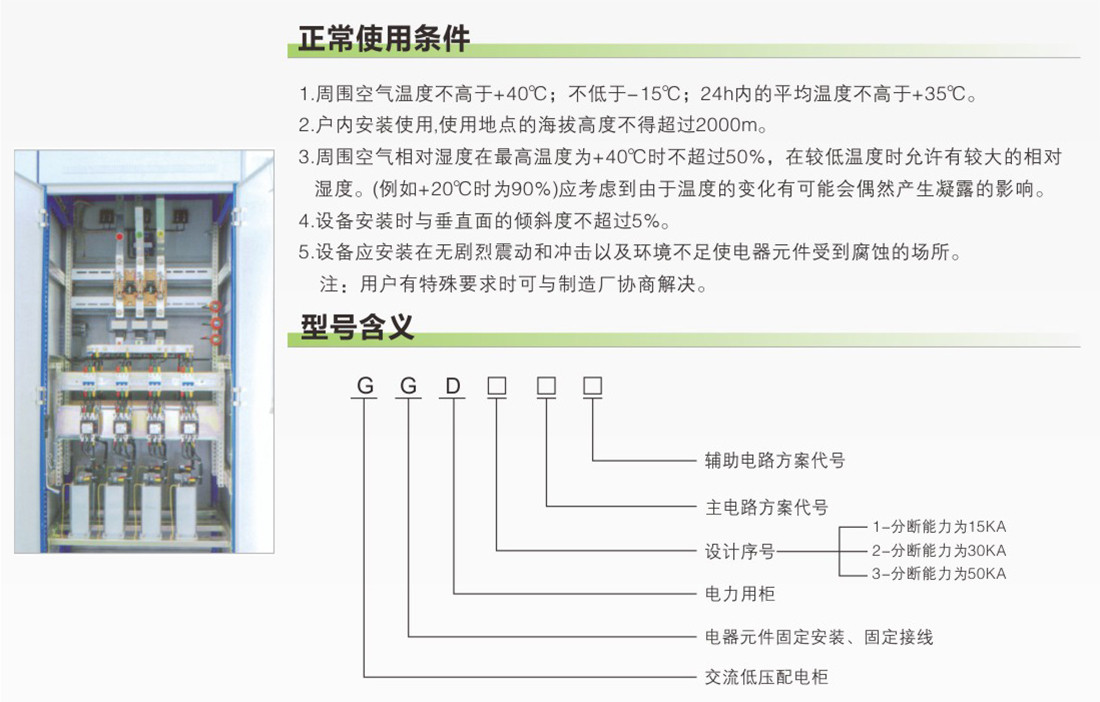

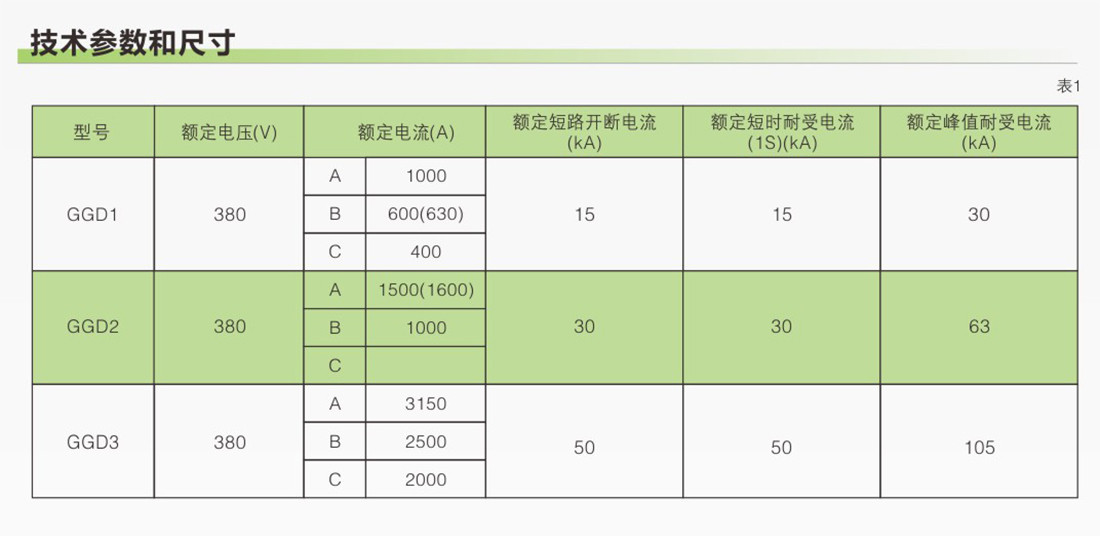

电气性能

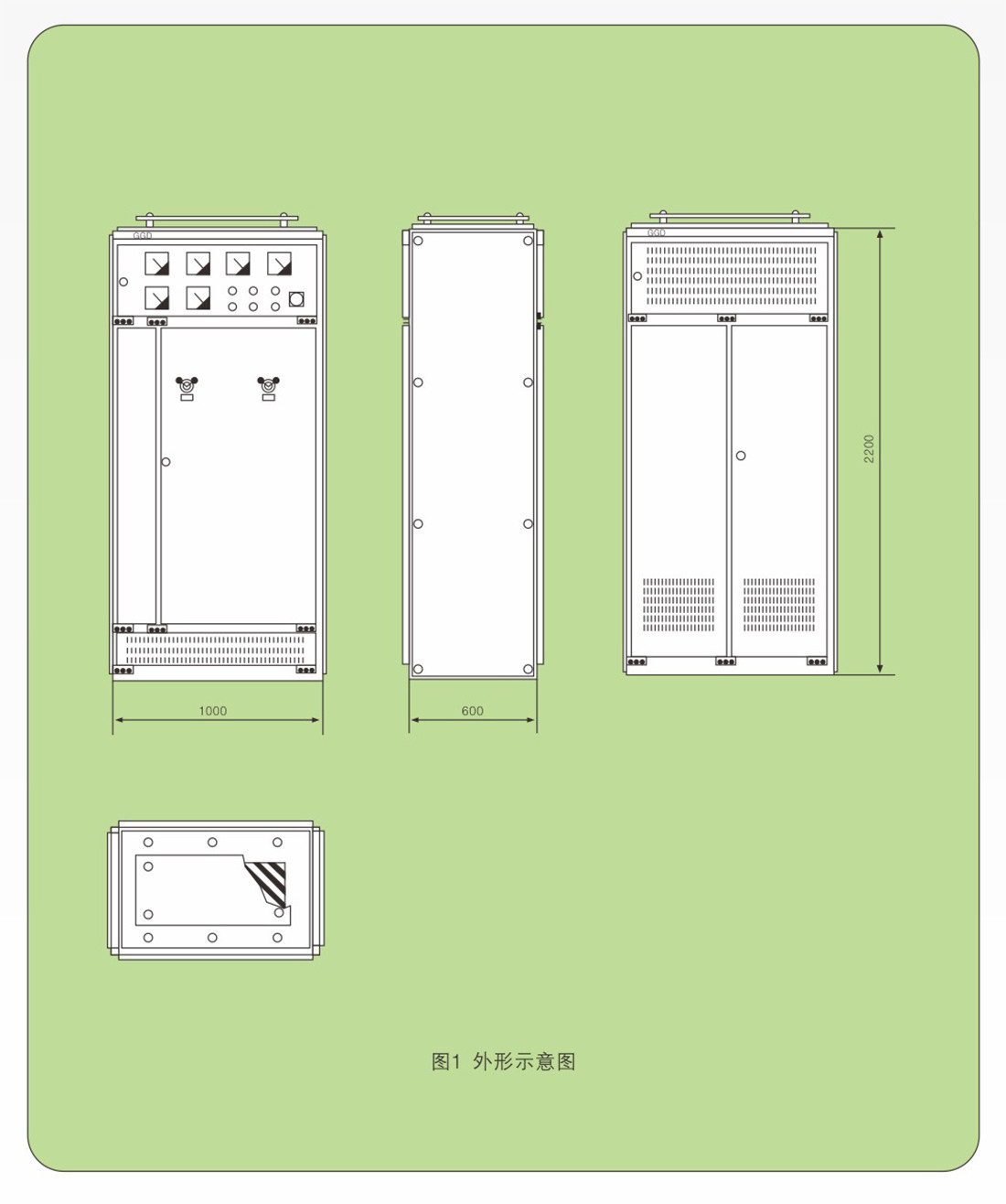

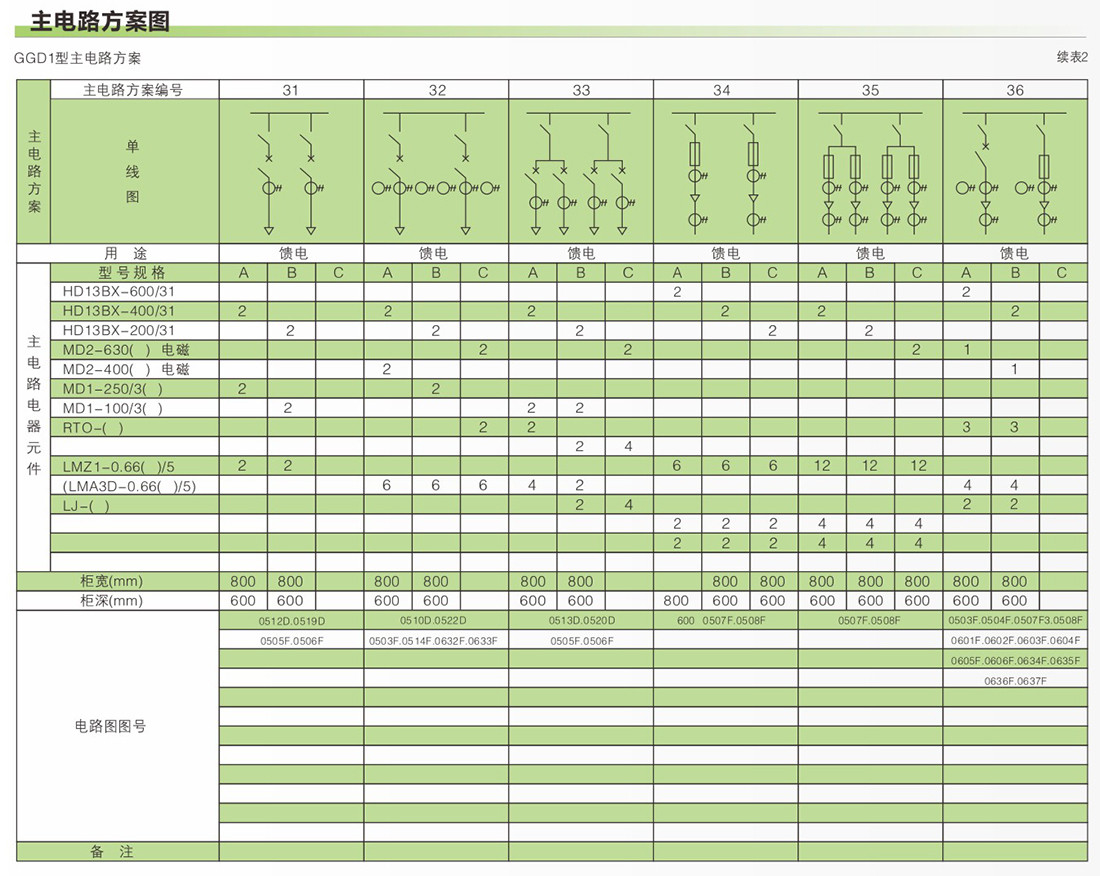

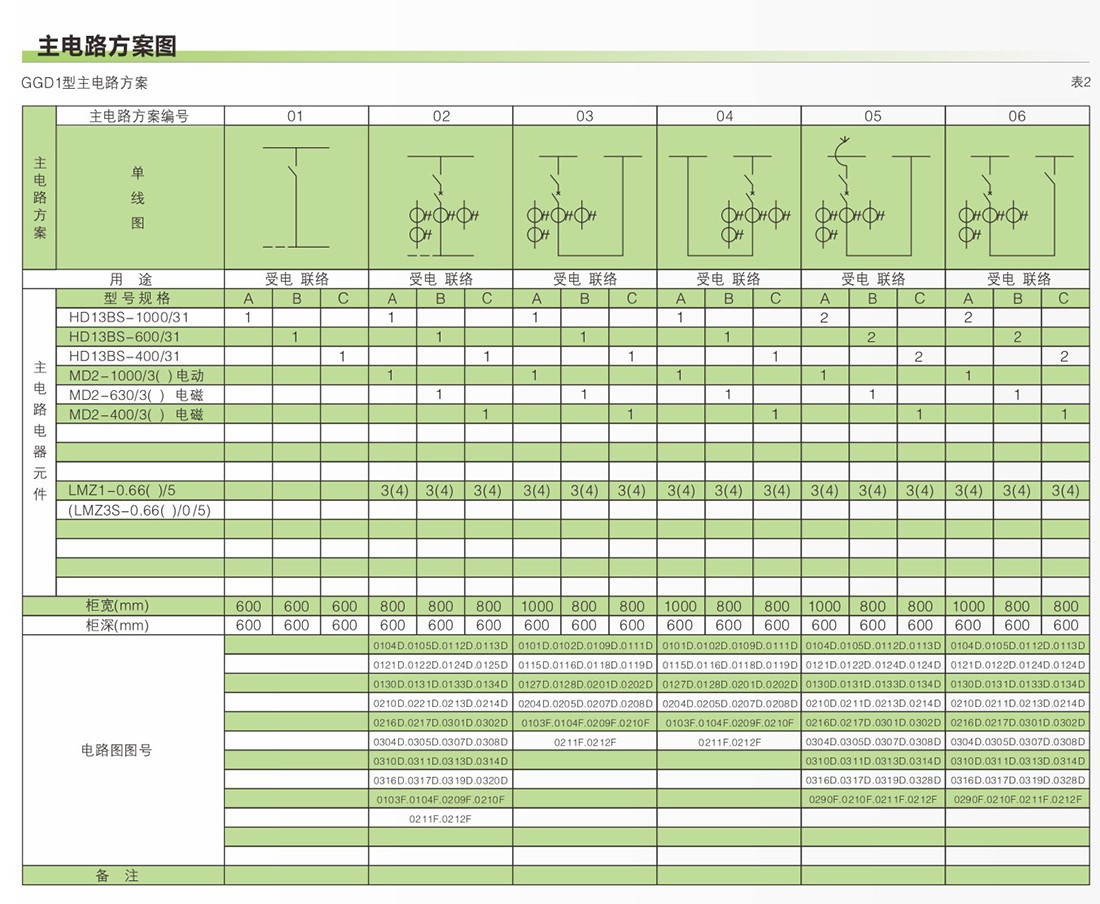

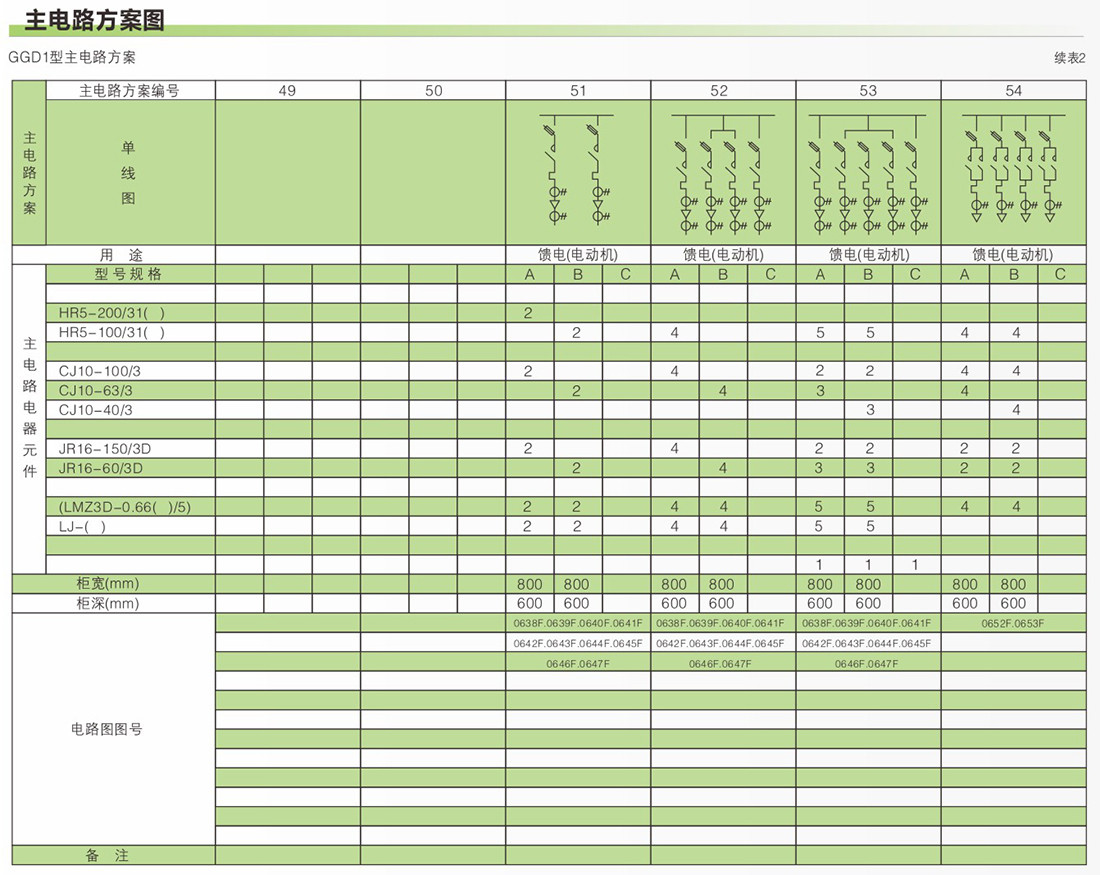

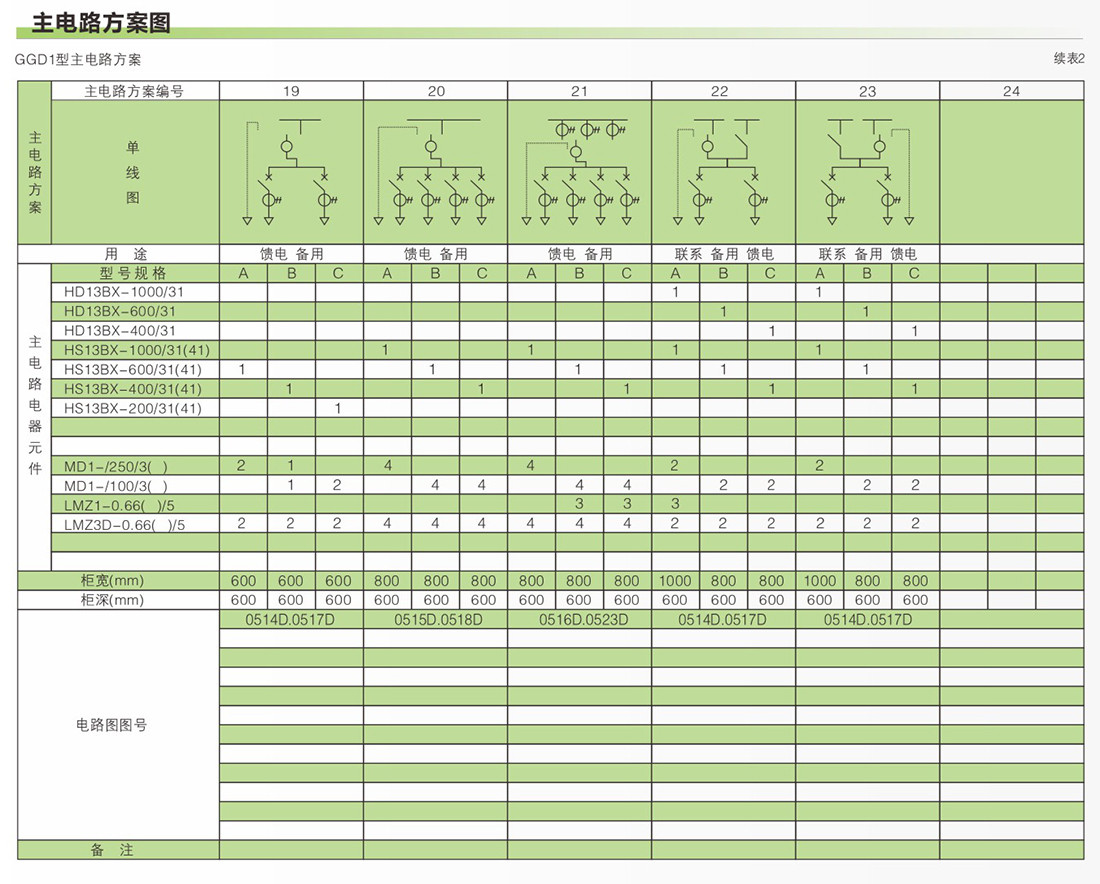

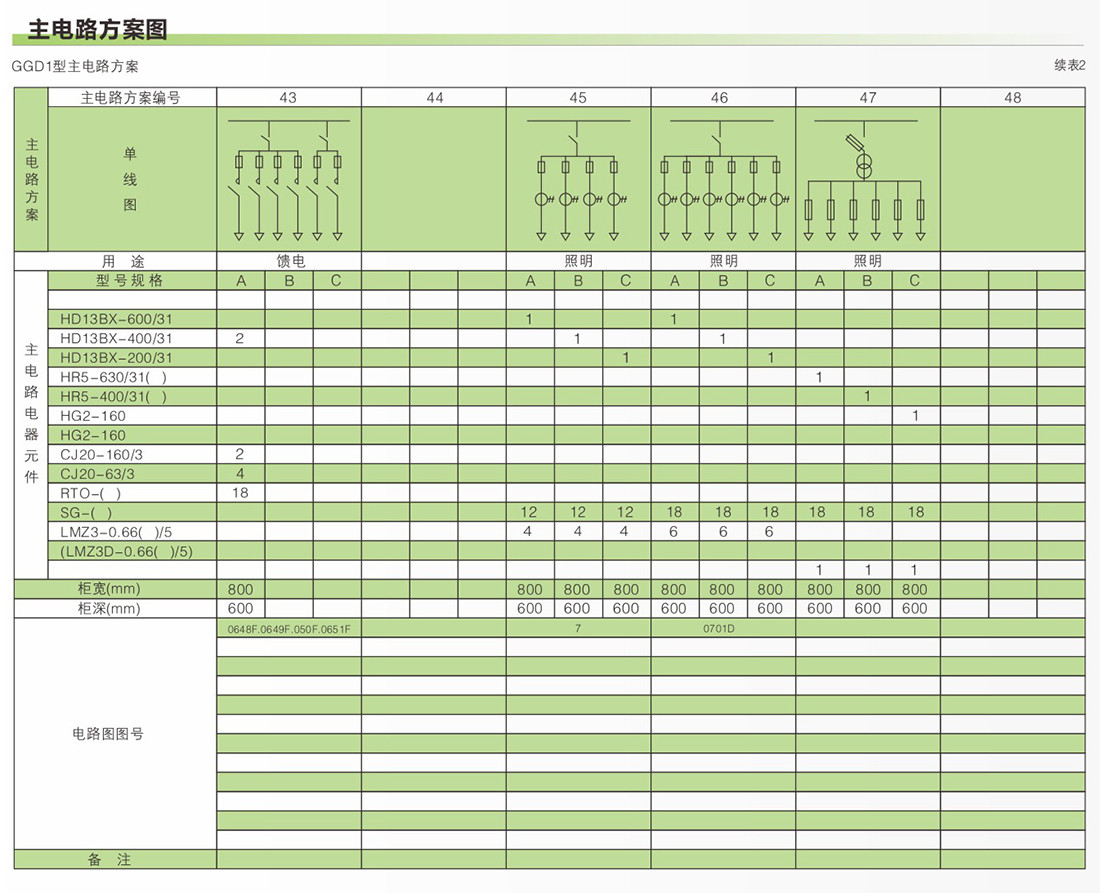

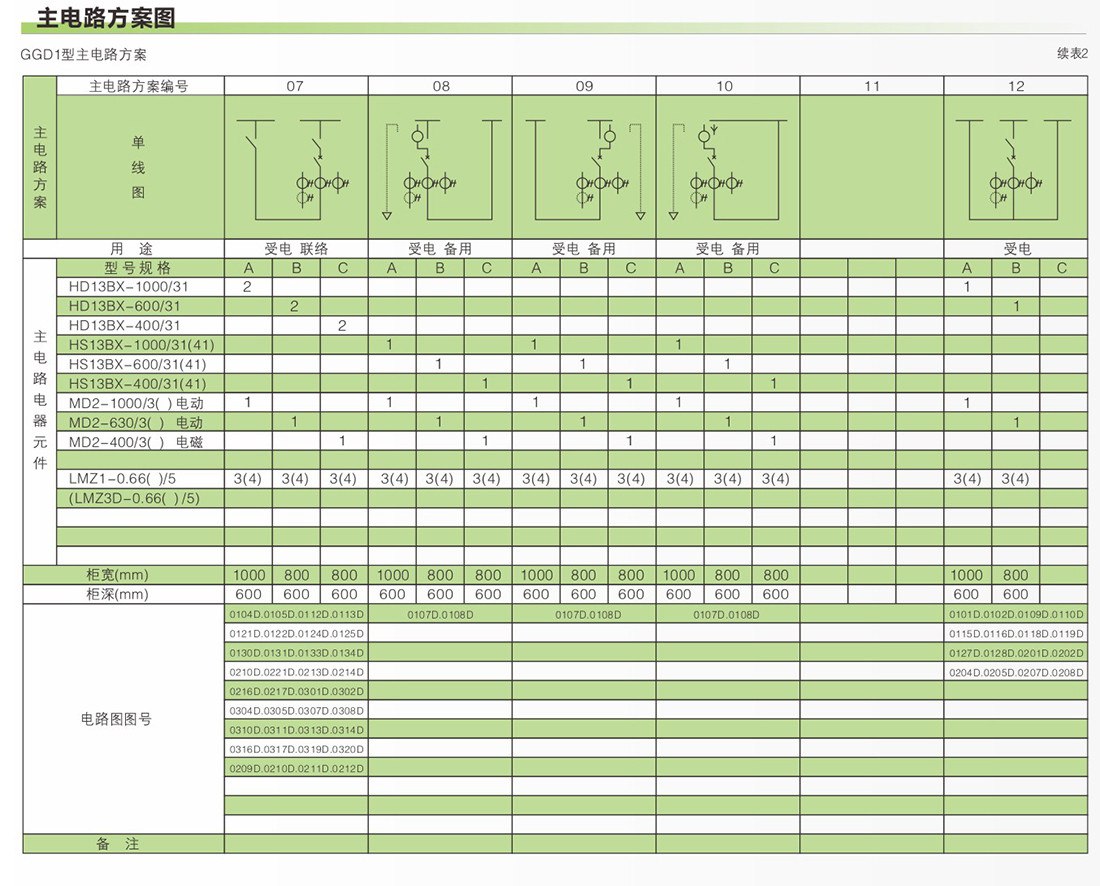

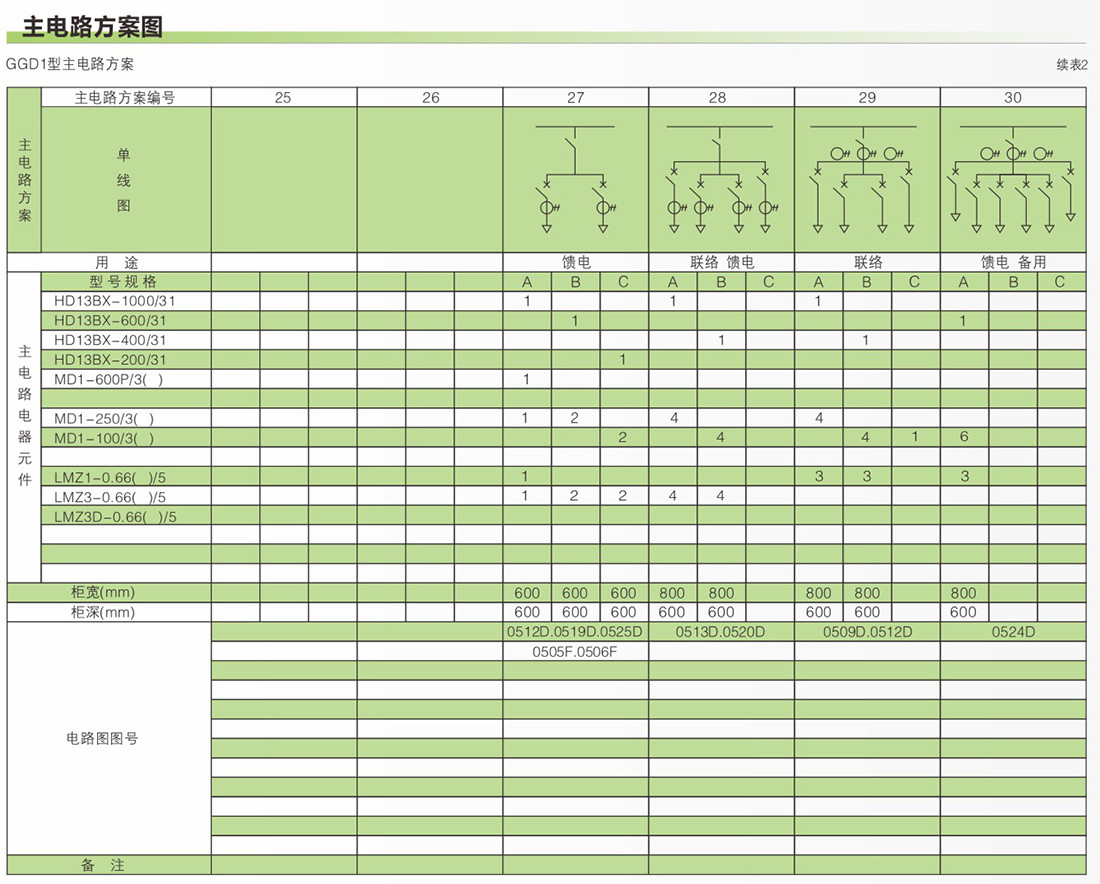

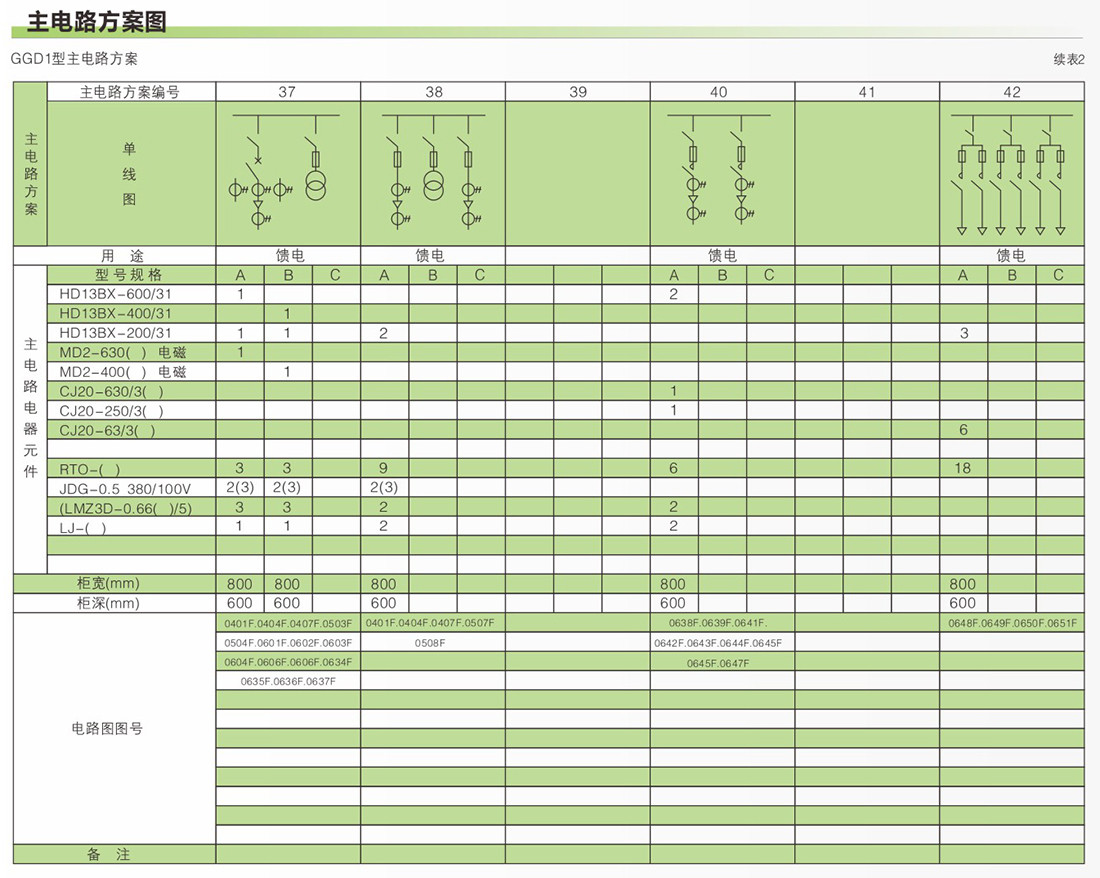

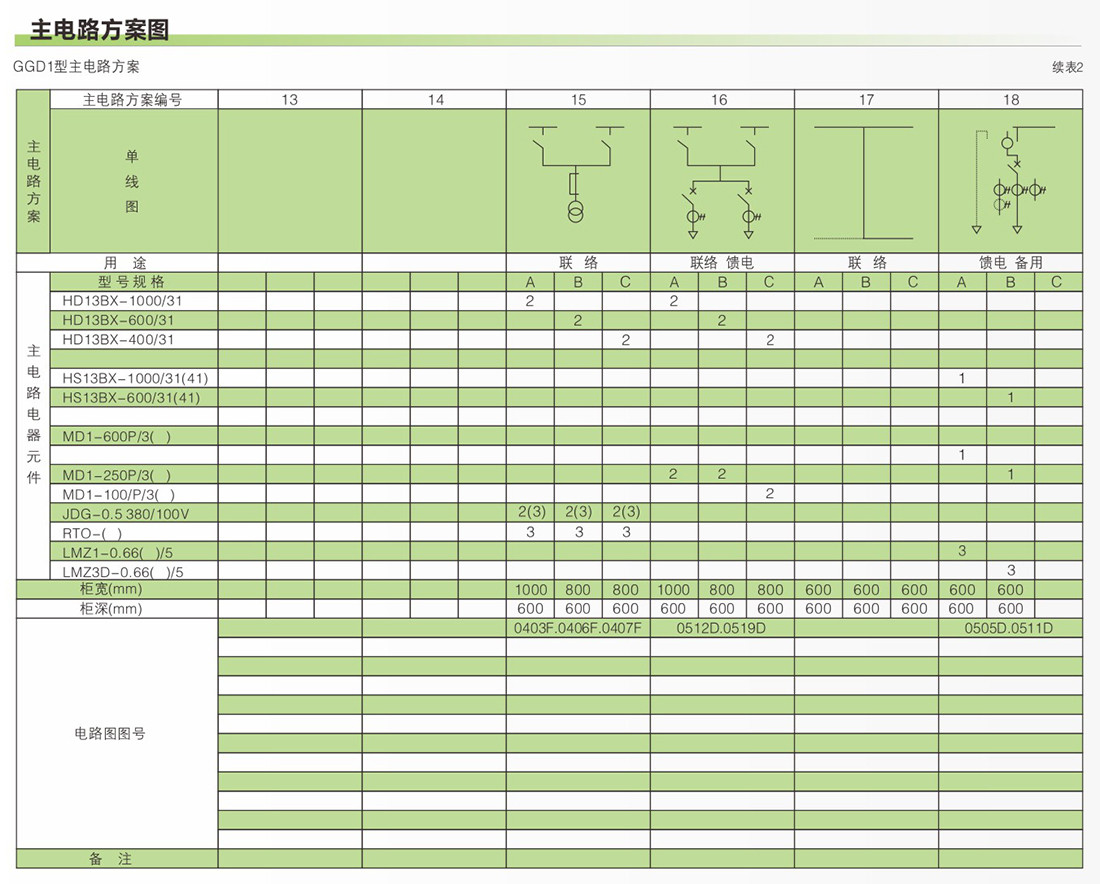

主电路方案

GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。其中GGD149个方案123个规格,GGD253个方案107个规格,GGD327个方案68个规格主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A,适合2000KVA及以下的配电变压器选用。

此外,为适应无功补偿的需要设计了RMGGD1RMGGD2电容补偿柜,其主电路方案4个,共12个规格。

辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分,RMGGD柜内有足够的空间安装二次元件,同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设断电保护时的需要。

主母线

考虑到价格比和以铝代铜的可行性,额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然,生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。母线的搭接面均采用搪锡工艺处理。

电器元件选择

a.GGD柜主要采用国内已能批量生产的较先进的电器元件,同时也根据经济、合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品,不选用已淘汰的产品。

b.HD13BXHS13BX型旋转操作式刀开关是为了满足GGD柜独特结构的需要而设计的专用元件,它改变了机械的操作方式,保留了老产品的优点,是一种实用新型的电器元件。

c.如设计部门根据用户需要,选用性能更优良、技术更先进的新型电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。

d.为进一步提高主电路的动稳定能力,设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO材料热塑成型,绝缘强度高,自熄性能好,结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构,成本低、强度高,解决了老产品爬电距离不够的缺陷。













安装和使用

产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知有关部门查找原因。对于不

立即安装的产品,应根据正常使用条件的规定,置于适当的场所。

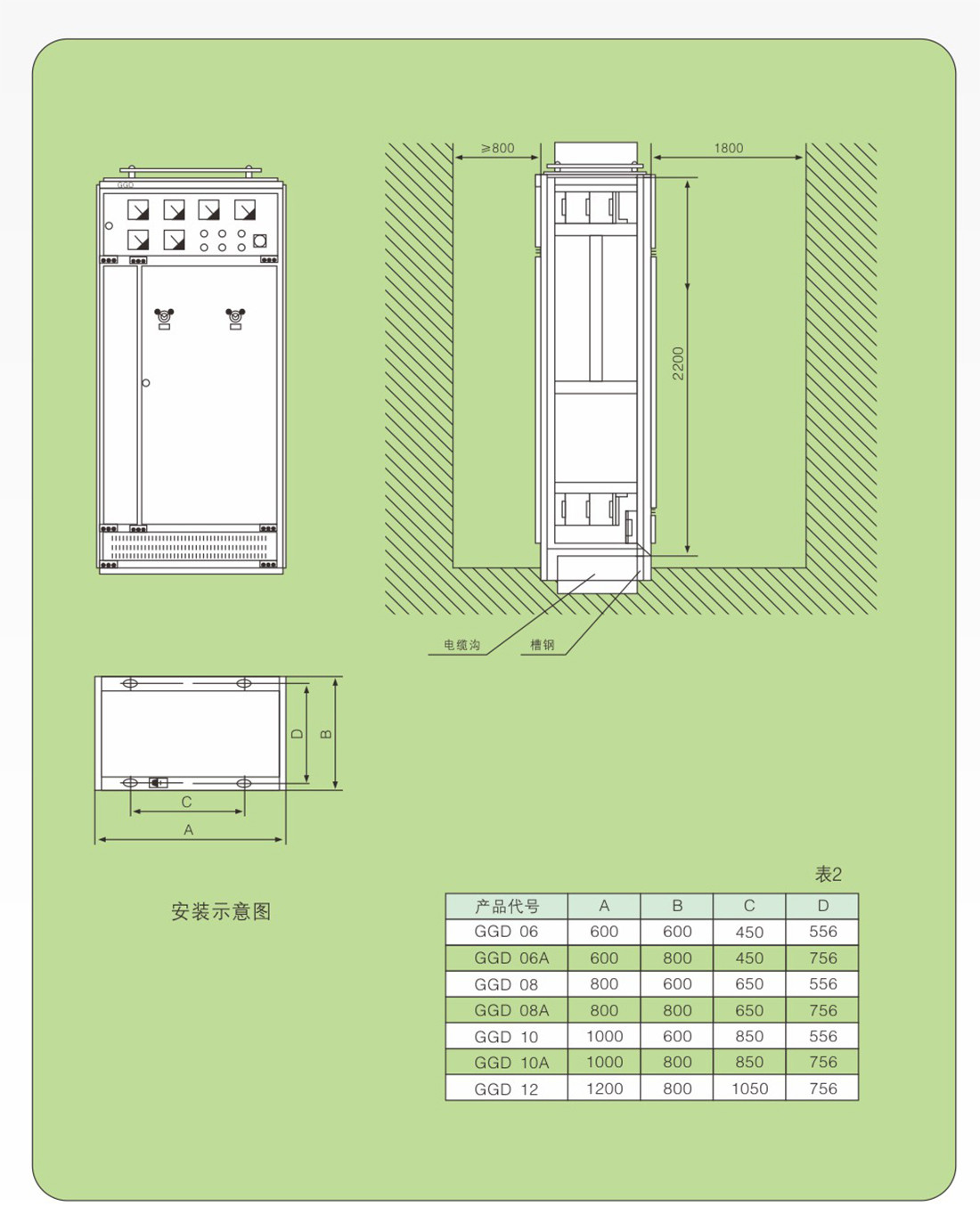

1.产品安装应按安装示意图进行(见附图2),基础槽钢和螺栓由用户自备,主母线安装时应将搭接面修理平整,

处理干净,涂上中性凡士林或采取其它措施,然后用螺栓紧固。

2.产品在安装完毕后,投入运行前需进行如下项目的检查与试验。

a.检查柜体面漆有无脱落,柜内是否干燥、清洁。

b.电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象。

c.主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。

d.仪表指示与互感器的变化及极性是否正确。

e.母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠。

f.辅助接点是否符合要求,熔断器的熔芯规格是否正确,继电器的整定值是否符合设计要求,动作是否准确。

g.电路的接点是否符合电器原理图要求。

h.保护电路系统是否符合要求。

i.用500伏兆欧表测量绝缘电阻值不低于1兆欧。

3.使用注意事项

a.本产品为不靠墙安装,单面(正面)操作,双面开门维修的低压配电柜。产品的维修通道及柜门,必须经考

核合格的专业人员方可进入或开启进行操作、检查、维修。

b.空气断路器,经过多次合、分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对空气

短路器按其使用说明书进行维护和检修。

产品成套性

制造厂供货时将提供下列文件及附件:

1.装箱清单;

2.产品合格证;

3.使用说明书;

4.出厂试验报告;

5.有关电气图纸;

6.柜门钥匙,操作手柄及合同所规定的备品备件。

订货须知

用户订货时应提供下列资料:

1.产品的全型号(包括主电路方案号和辅助电路方案号);

2.主电路系统组合顺序图;

3.辅助电路电气原理图;

4.柜内元器件清单;

5.其它与产品正常使用条件不符的特殊要求。
