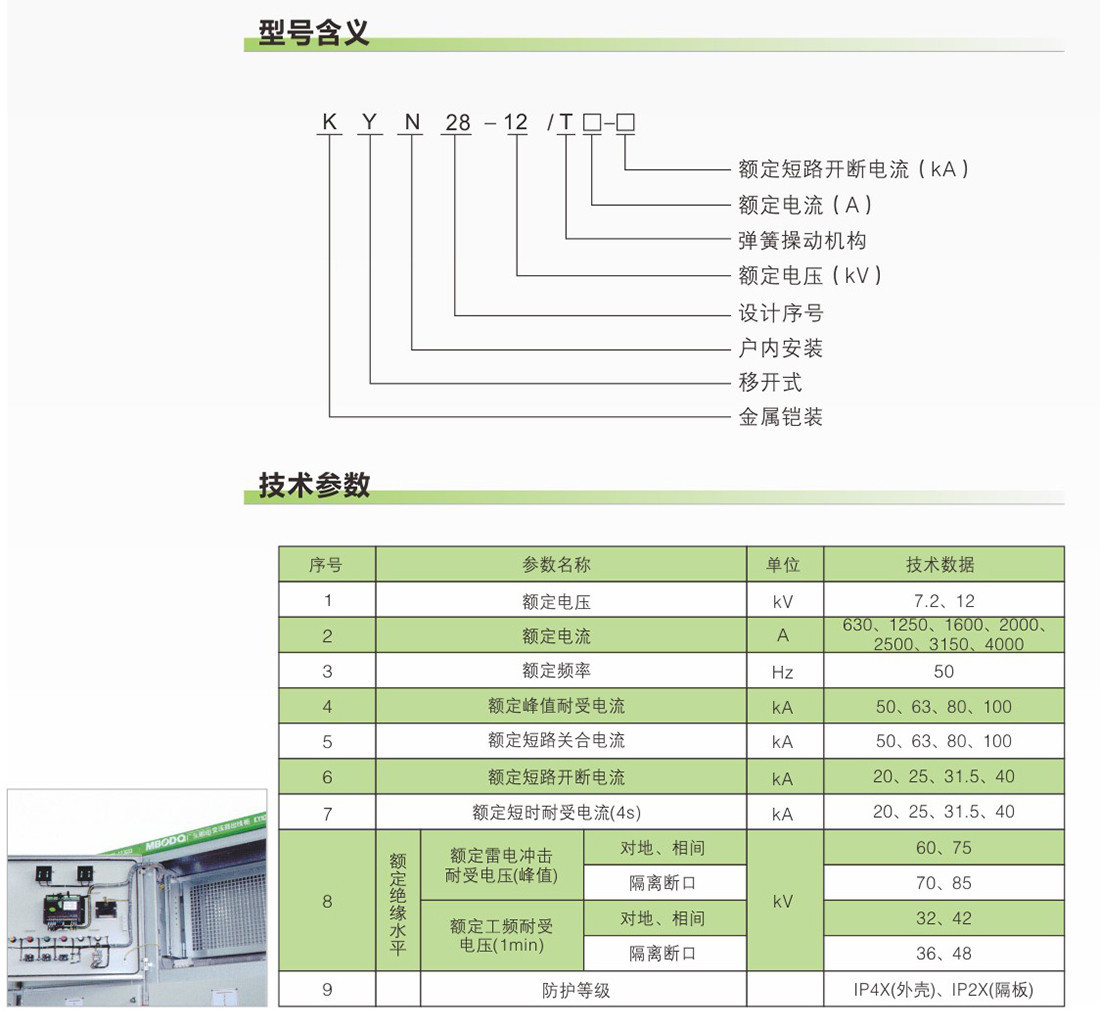

正常使用条件

1.环境温度:-15℃~40℃

2.海拔高度:≤1000m

3.相对湿度:≤95%(日平均值)≤90%(月平均值)

4.地震烈度:≤8级

5.使用场所:户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。

注:超出上述正常使用环境条件，订货时需要特殊书面说明。

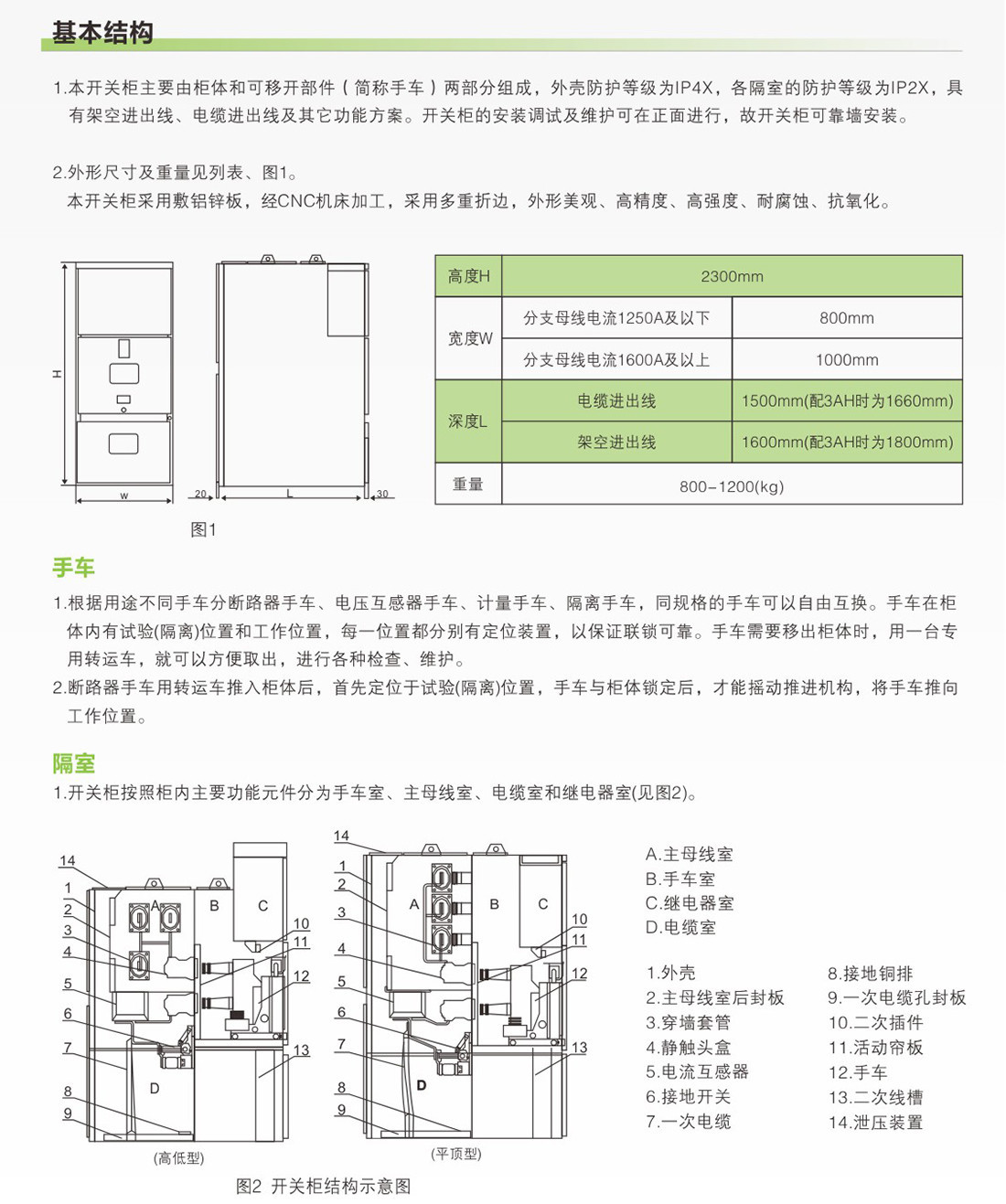

2.手车室

手车室底部两侧设有导轨，以锁定手车底盘并供手车在试验(隔离)位置和工作位置间移动。隔室内触头盒安装板前端设有活动帘板，当手车从试验(隔离)位置移向工作位置时活动帘板自动打开，当反向移动时则自动闭合，形成有效的防护隔离。上下帘板独立运动，并可以分别锁定，检修时，可锁定另一侧的活门，从而保障检修、维护人员安全。

3.主母线室

主母线室内安装三相矩形铜母线。各个开关柜的主母线室经套管连通，如出现故障电弧时，能有效防止事故向相邻隔室内蔓延。

4.电缆室

电缆室空间较大，电缆安装高度大于700mm，可装多根电缆。电缆室内根据主回路方案的需要，可以安装电流互感器、接地开关、避雷器等。开关柜底板上开设有主电缆进出孔及可拆卸封板，方便施工和维护。

5.继电器室

继电器室用于安装继电保护、控制等二次元件。

防止误操作联锁装置

1.开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。

2.仪表门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器;

3.断路器手车在试验(隔离)位置或工作位置时，断路器才能进行合分操作，断路器合闸时，手车的推进机构无法操作，防止了带负荷推拉断路器;

4.仅当接地开关、断路器同时处在分闸状态时，手车才能移至工作位置;

5.断路器退出到试验位置或移出柜体后，接地开关才能合闸;

6.接地开关处于分闸状态时，后门(或后封板)无法打开，防止了误入带电间隔;

7.断路器手车在工作位置时，二次插头被锁定不能拔出;

8.各柜间可根据需求设置电气或机械联锁。

池压装置

在手车室、主母线室和电缆室的上方均设有泄压装置。当室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装备的泄压金属板被自动打开，释放压力和排泄气体，以确保人员和开关柜的安全。

接地装置

在电缆室内单独设有接地铜排，此排贯穿相邻各柜，并与柜身良好接触，使整组柜处于良好接地状态之中，确保运行操作人员触及柜体时的安全。

注意事项

开关柜的检修除按有关规程要求进行外，建议用户特别注意以下几点:

1.按真空断路器的安装使用说明的要求，检查断路器的情况，并进行必要的调整。

2.检查手车推进机构及其联锁的情况，使其满足说明书的有关要求。

3.检查主回路触头的情况,擦除动静触头上陈旧油脂,查看触头有无损伤，弹簧有无明显变化，

有无因温度过高引起镀层异常氧化现象,如有以上情况,应及时处理。

4.检查辅助回路触头有无异常情况，并进行修整。

5.检查接地回路各部分的情况，如接地触头，主接地线及过门接地线等，保证其导电连续性。

6.检查各部分紧固件，如有松动，应及时紧固。

运输与存放

1.不许倾翻，倒置和遭受剧烈震动，防止靠近火源;

2.应防止淋雨，以免产品受潮;

3.不得随意拆卸电器产品及零部件。

产品成套提供下列文件

1.产品合格证;

2.产品装箱单;

3.产品出厂试验报告;

4.产品使用说明书;

5.设备清单;

6.二次接线图;

7.出厂产品按供图目录及设备表供应;

8.中置手车操作摇把，接地开关操作手柄及中置手车转运车

(合同台量10台以下，每5台配一套;超过10台，每增加10台，加1套)。

订货须知

订货时应提供下列资料:

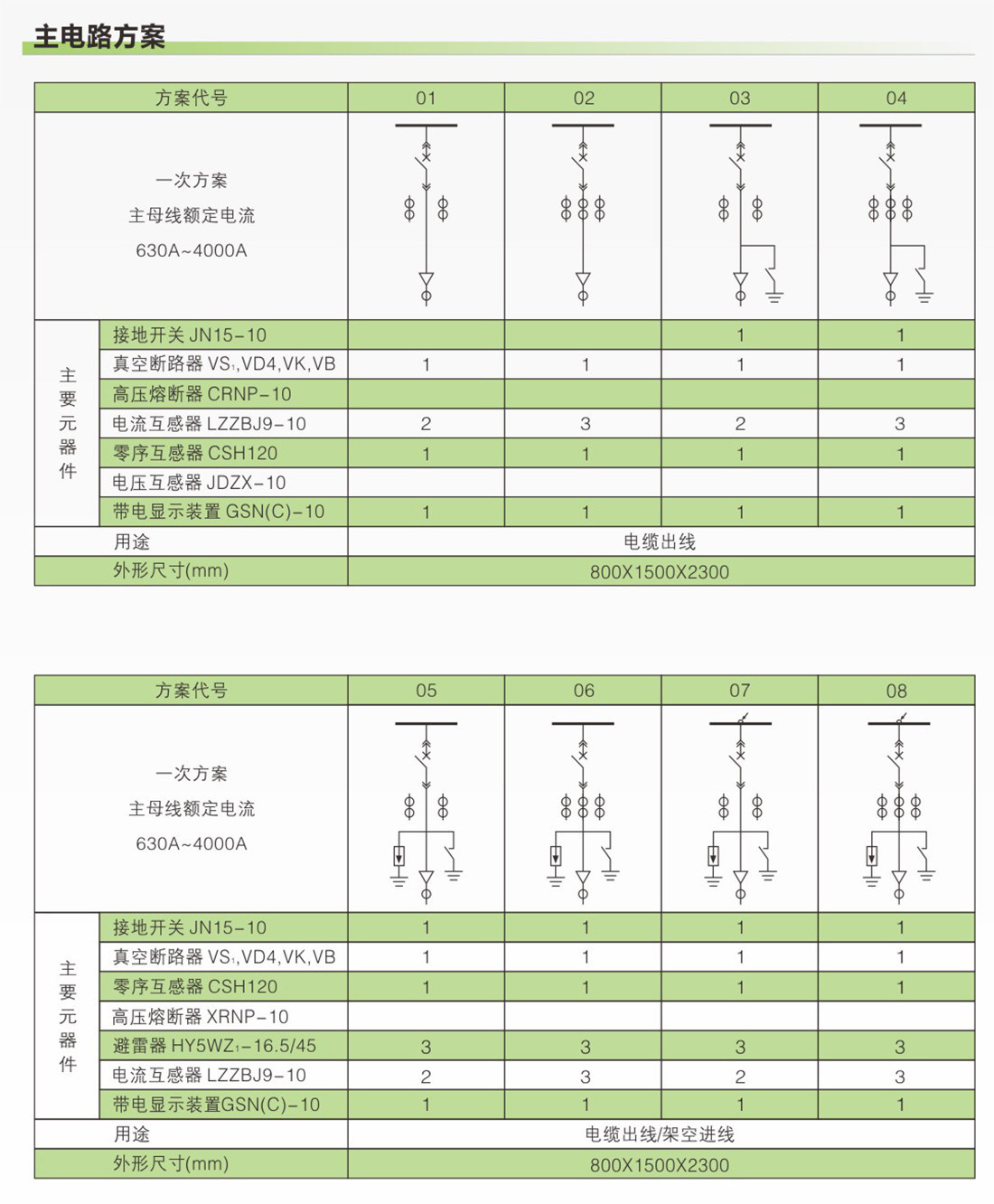

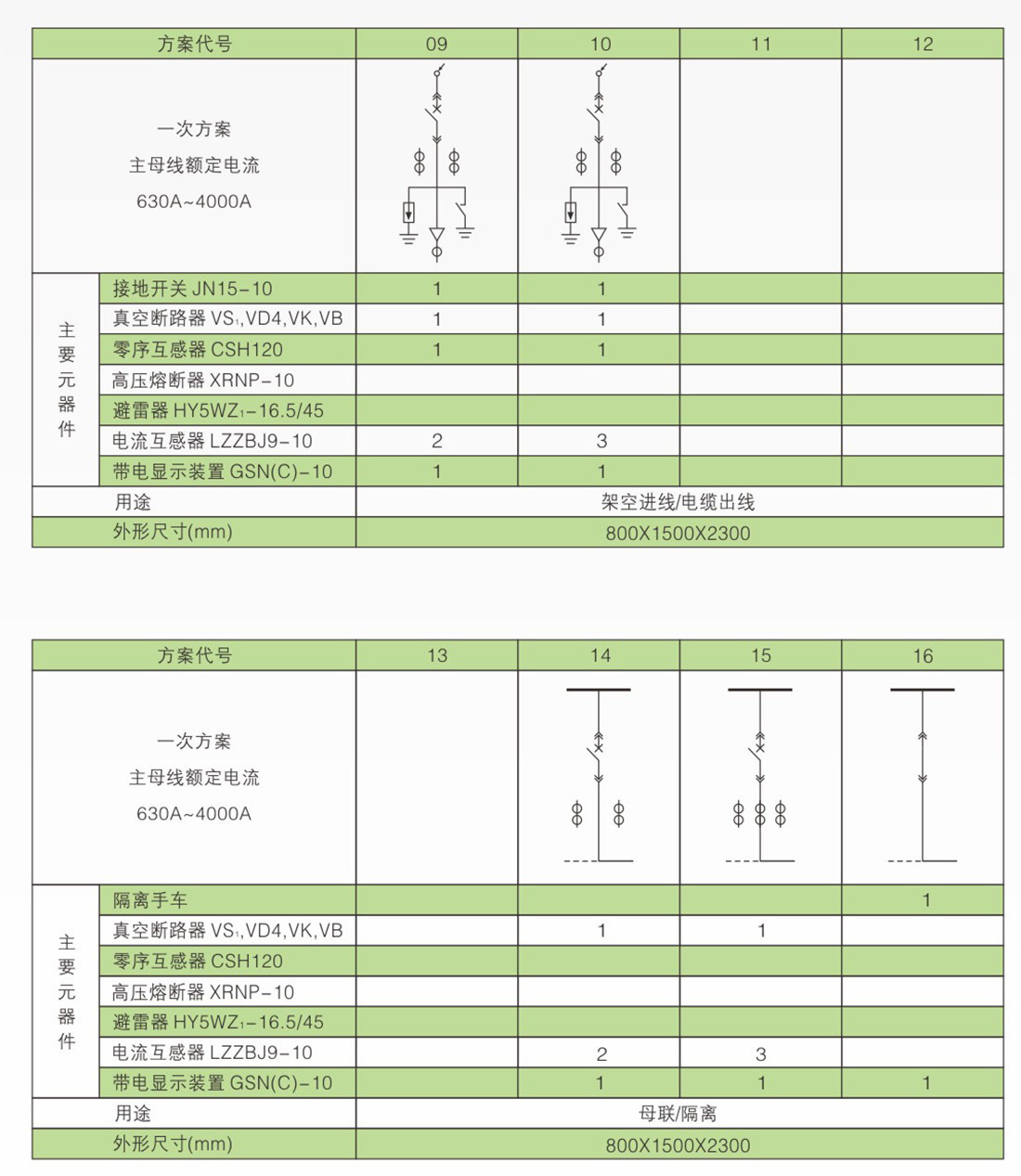

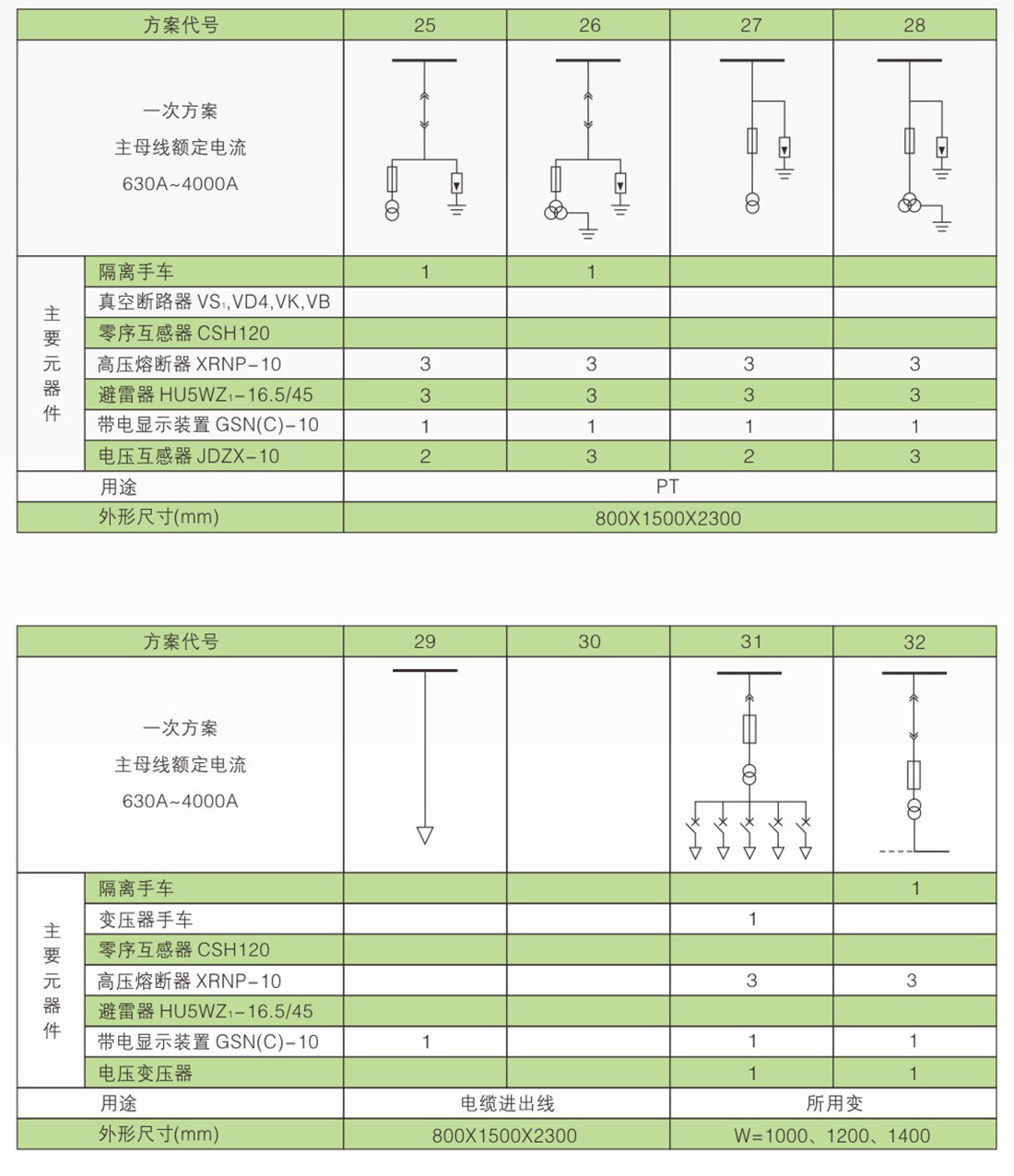

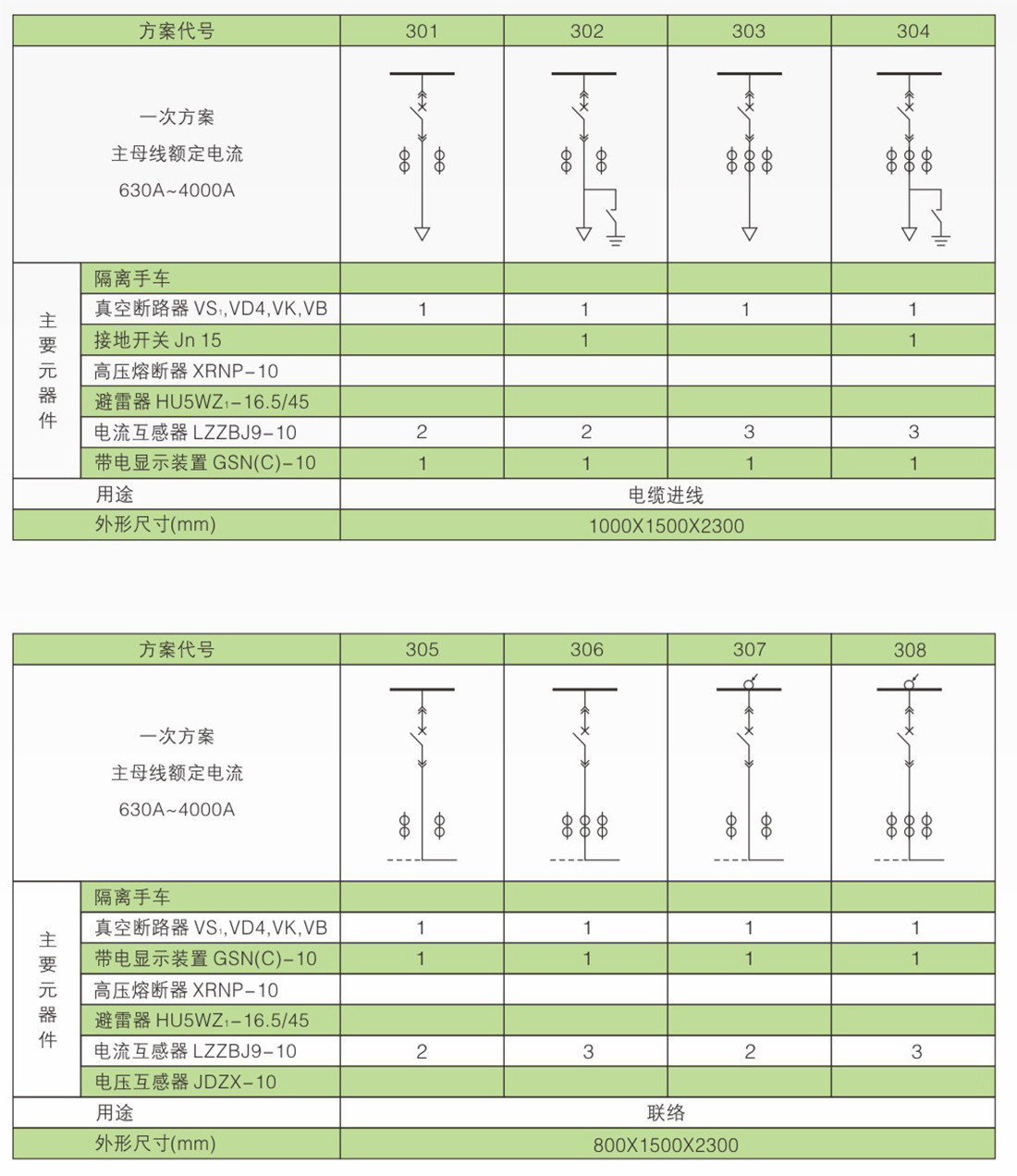

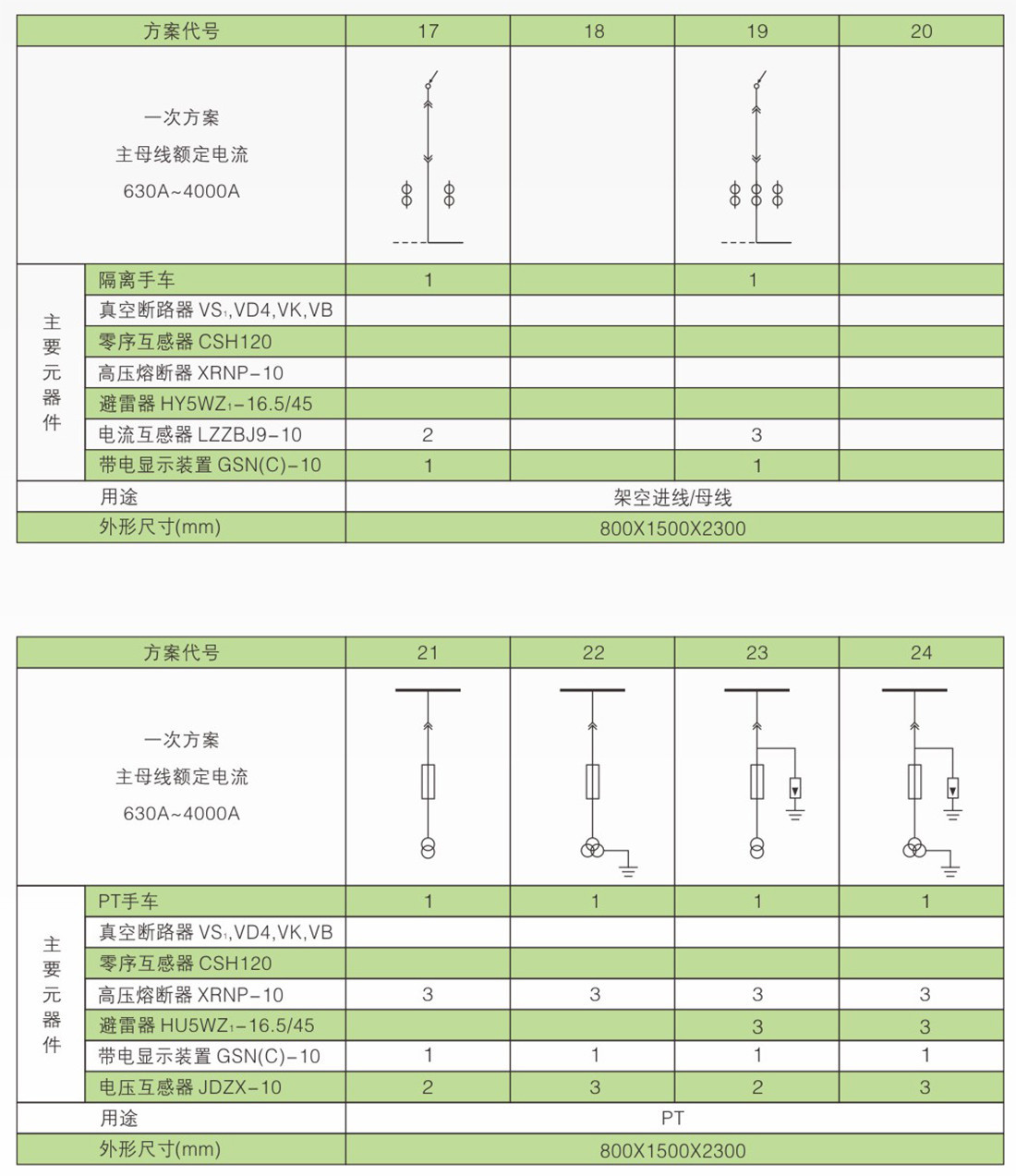

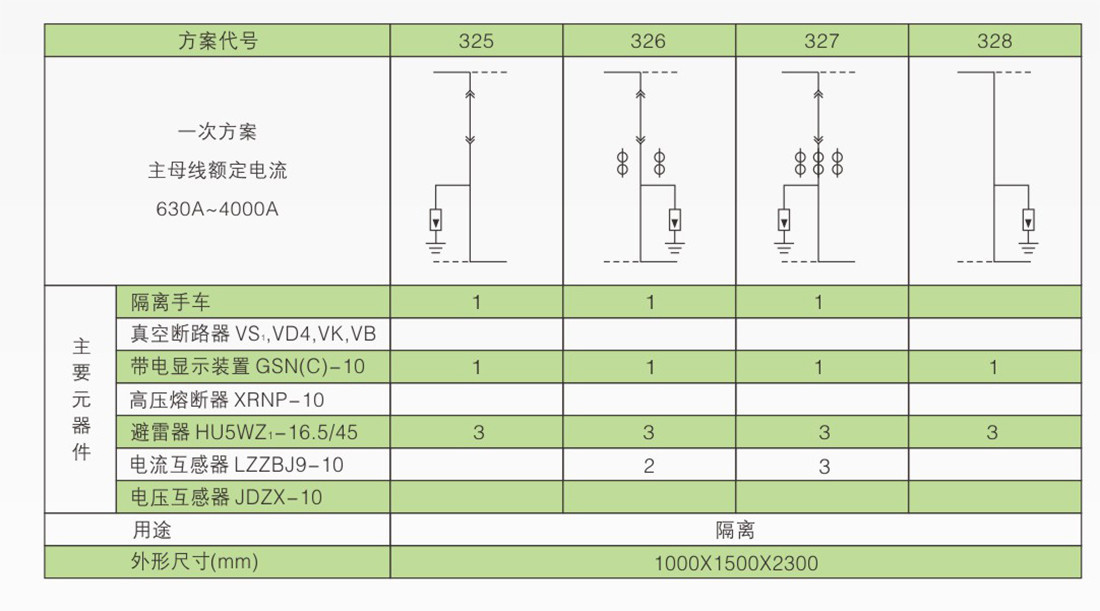

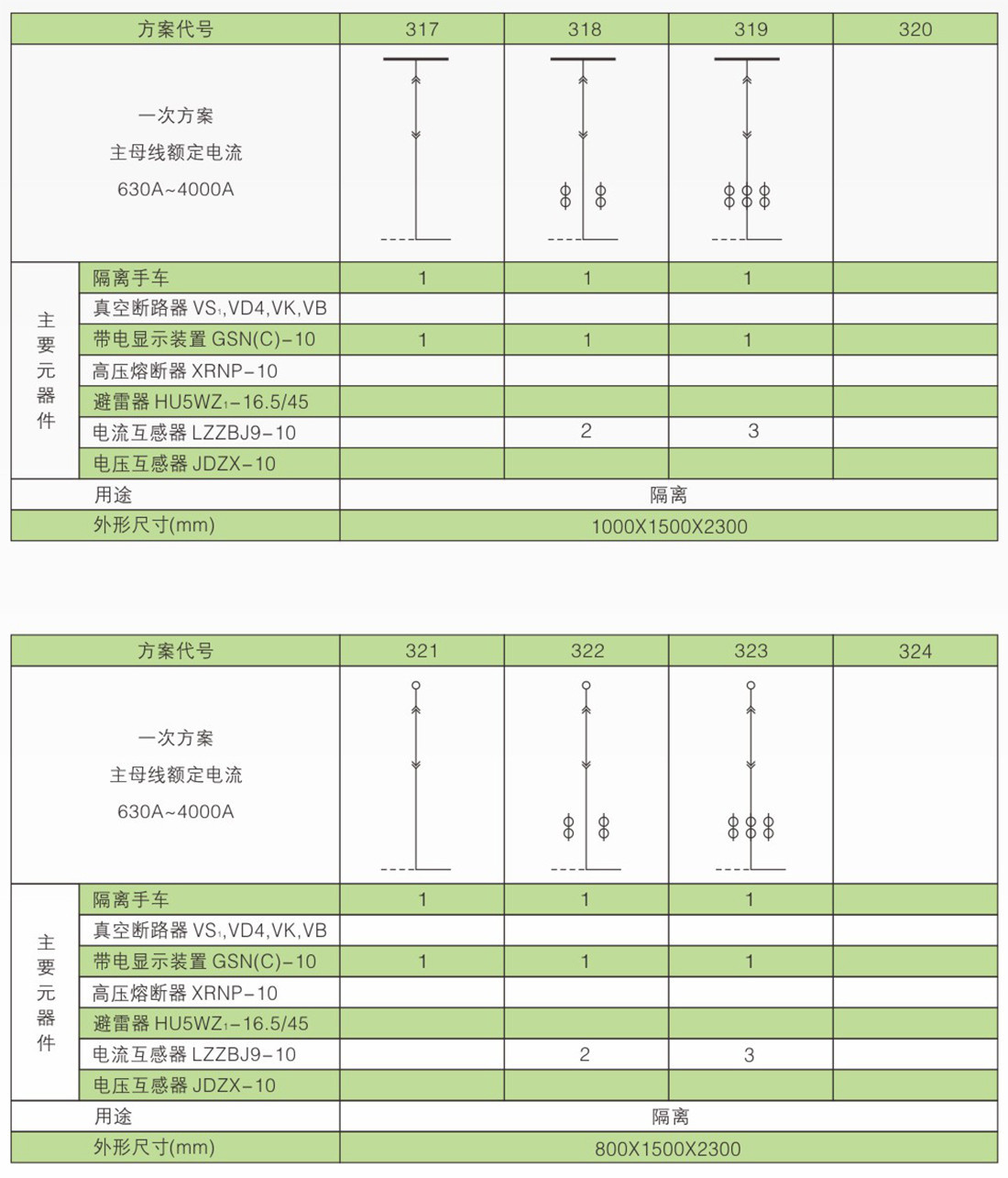

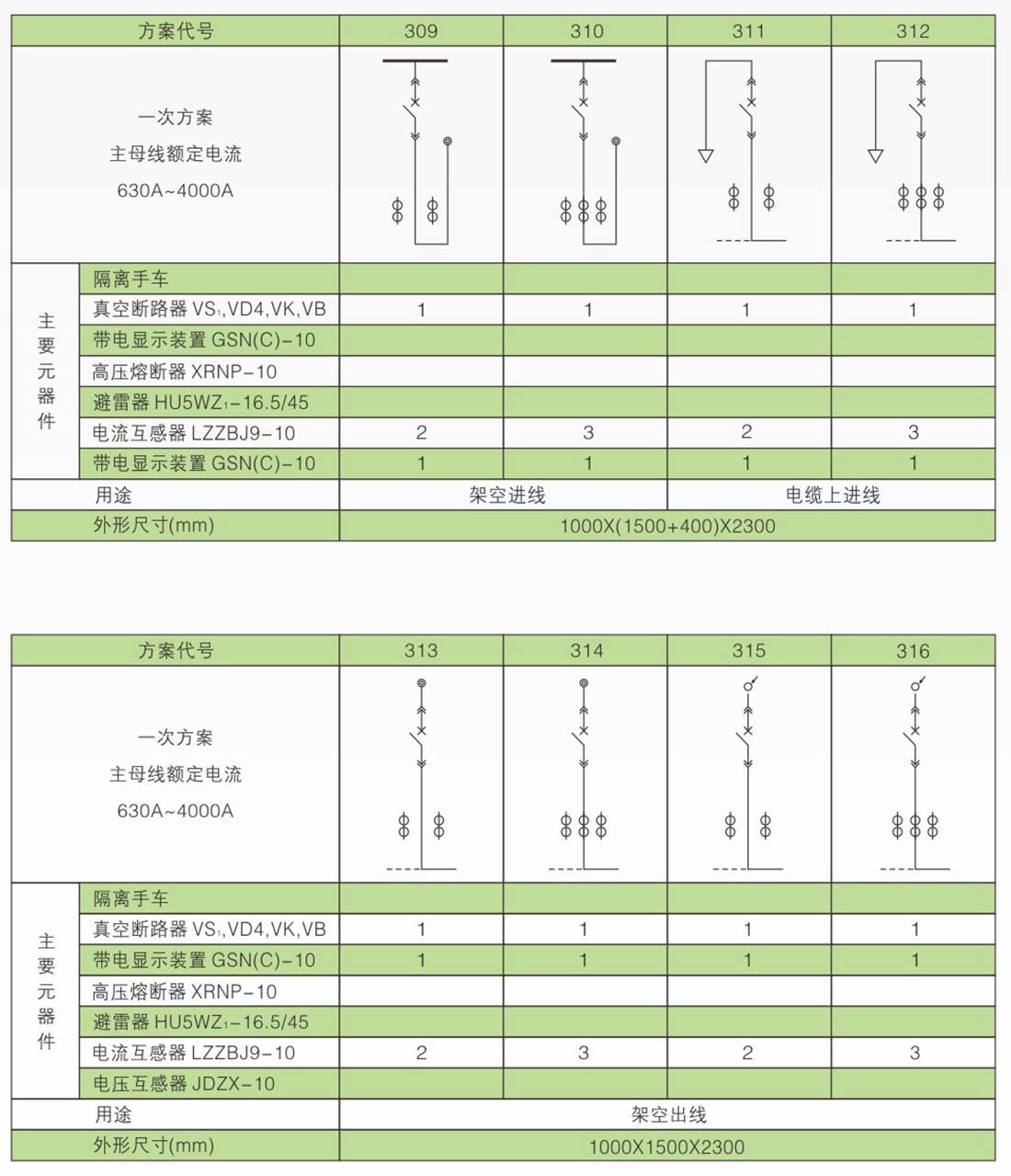

1.主接线方案编号、用途及单线系统图;额定电压，额定电流、额定短路开断电流;

2.二次原理图，端子排列图，若无端子排列图时按制造厂家端子排编排;

3.开关柜内主要电器元件的型号、规格及数量;

4.电气设备汇总表;

5.需要母线桥(两列柜间母线和墙柜间母线桥)时，应提供母线桥的额定载流量、母线桥的跨距和距地高度等具体尺寸;

6.开关柜使用在特殊环境条件时，应在订货时详细说明;

7.需要其他或超出附件供件时，提出种类和数量;

8.其他特殊要求。

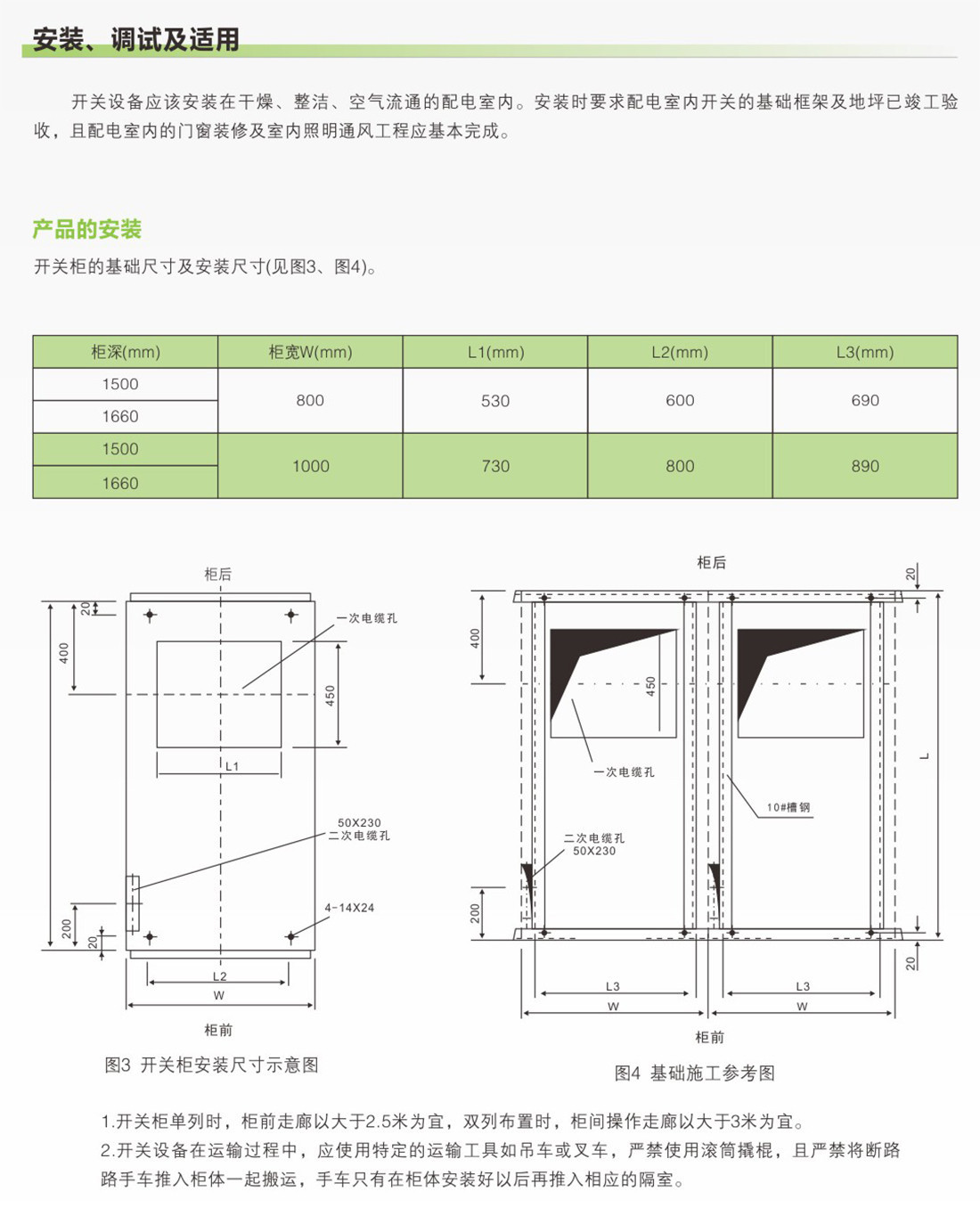

开关柜的安装步骤建议如下:

1.卸下母线室后封板。

2.卸下一次电缆封板。

3.卸下二次电缆槽盖板。

4.此时可以一台接一台的顺序组合开关柜，如果一排开关柜的数量超过10台，建议从中间向两侧组合。

开关柜在垂直和水平两方向的安装不平度，要求不大于2mm。

5.开关柜组合好后，可用M12螺栓将开关柜与基础连接，也可以使用焊接的方式将开关柜与基础连接在一起。

检查主母线套管是否完好，擦干净母线接触面，涂上导电膏后，将母线穿入主母线套管。

主母线的安装最好与开关柜的拼装工作交替进行，避免整排柜接装完成后穿装主母线困难。

开关柜安装好后，用连接件将各柜的主接地线连接好。

投运前检查

开关柜在使用前，应当清理设备内外，检查各部件的紧固件有无松动，检查各种电器设备的接线有无脱落，将小车在开关柜内试推拉，对断路器进行合分操作，观察有无异常，检查联锁机构是否正确，进行规程要求的各项试验。

操作规程

用转运车将手车推入柜体并锁定，移开转运车。

手车在柜内操作

1.先关后门(或封后板)。关前下门，若有接地开关，分接地开关。

2.插二次插件，接通二次电源，此时可在主回路未接通的情况下对手车进行电器操作试验。

3.由试验位置到工作位置确认断路器处于分闸状态后，将手车推进摇把插入操作孔，顺时针转动摇把，当听到“哒”的一声后，摇把摇不动时取下摇把，手车在工作位置定位。此时，一次隔离插头插合到位，可对断路器进行合分操作。

4.由工作位置到试验位置

确认断路器处于分闸状态后，然后插入摇把逆时针转动摇把，当听到“哒”的一声，摇把摇不动时取下摇把，手车回到试验位置。此时，主回路已完全断开，金属活动帘板关闭，可操作接地开关。

若准备从柜中取出手车，先确认手车处于试验位置且分闸状态，然后打开柜门，把转运车与柜体锁住，拔出二次插件并扣锁在手车上，将手车解锁后拉出柜外锁定在转运车上。

完成各项检查、试验后，如正常，则可按操作规程将手车移至工作位置，通电运行。

开关柜在正常运行后，应对运行情况如实记录，并按断路器、操作机构及其他元件各自的要求做好定期的维护保养工作。如发现异常应及时找出原因加以排除或通知制造厂会同处理。
