详情介绍

计量柜

计量柜用于测量电压、电流及功率,前上门及下门均装专用铅封锁,便于供电部门的铅封。

电缆提升柜

提升柜用于电缆与母线的连接,该柜底部有电缆夹,用于固定电缆,可根据用户需要配装避雷器、带电指示器,在500mm宽柜中可安装电流互感器。

双电源进线柜

本设备由两台带电动的负荷开关柜及全套的备自投装置组成,为了实现系统的自动投切功能,本系统在有无电压判断上除有传统的PT采集电压外,还引人了带电显示器核相模式,并根据实际情况可将设备整定为下列两种工作万式:进线为一主一备两进线互为备用









运输与储存

环网柜在保证固定于底板上时可以采用叉车铲运,不固定在底板上时环网柜应采用吊运或整体搬运,但任何时候均应垂直运输,不得翻倒,以免损坏柜内元器件。

●环网柜(即使是带外包装)不得长期露天储存。较长时期储存的环网柜,应储放在干燥、通风的户内仓库,环网柜的外包装有效期一般不超过1年。

维护和保养

环网柜在正常情况下三年内免维护。

负荷开关的单弹簧和双弹簧操动机构无需维护,而且不需要任何润滑。

继电保护装置投运前应按制造厂要求进行校验。

环网柜的保养周期一般为每年一次。

具体保养措施按如下要求进行:

(1)按照安装使用说明书中要求紧固全部电气连接件(主母线、开关、电缆、计量仪表)

(2)用吸尘器清扫所有部件(主开关、辅助开关、脱扣机构、电机等)并进行外观检查。

(3)对所有开关,包括接地开关进行一次合闸/分闸操作。

(4)接通辅助控制电源(不给予遥控信号)进行一次电气顺序操作。

(5)清扫母线室和电缆室。

订货

产品的成套性

环网柜在出厂时以下文件和附件将随柜同时移交;

●产品合格证明书

产品安装使用说明书

装箱单

产品的工程设计资料

环网柜附件:每一安装组合配置负荷开关操作手柄一个

用户在产品订货时应提供以下资料:

主回路接线方案及特殊技术要求

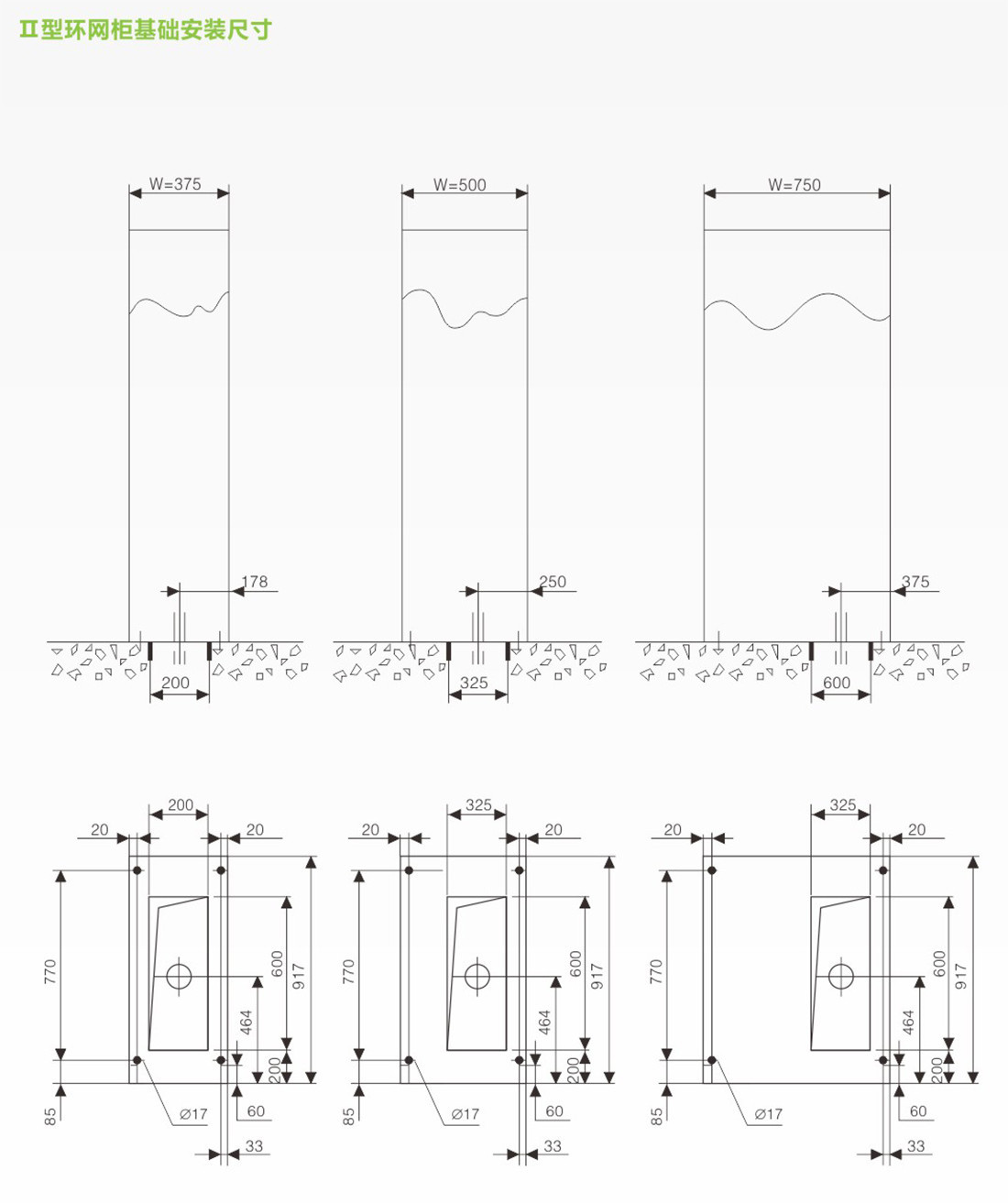

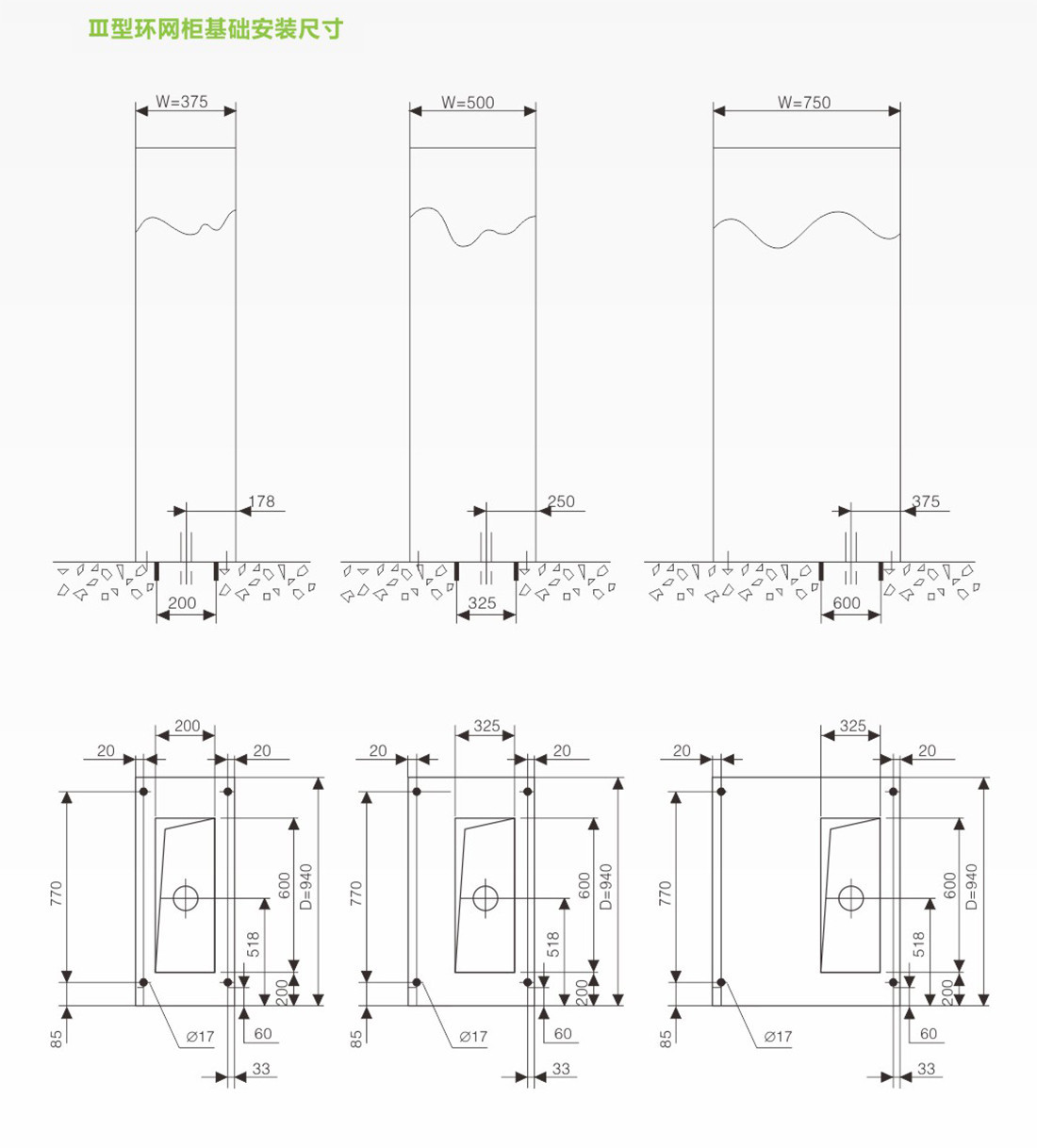

环网柜安装平面布置图

环网柜内元器件型号规格及辅助回路、控制回路原理图(如需要)

其它特殊要求的书面资料产品的工程设计资料
