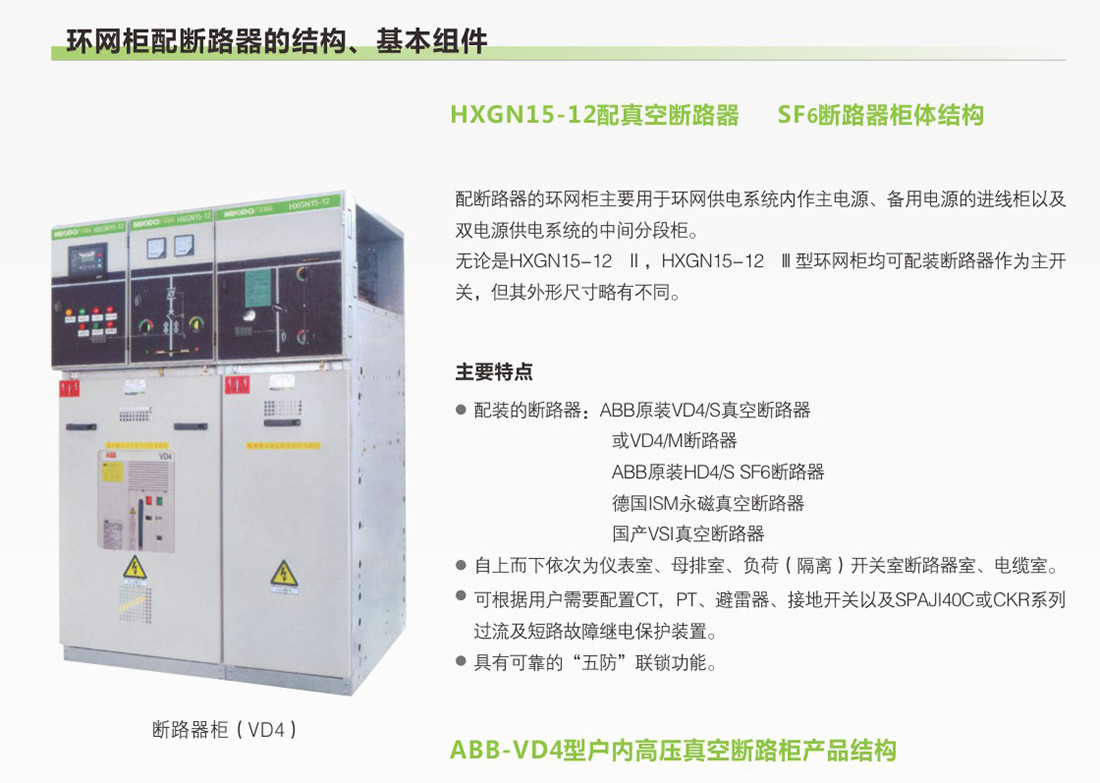

环网柜配断路器的结构、基本组件

  • 配断路器的环网柜主要用于环网供电系统内作主电源、备用电源的进线柜以及双电源供电系统的中间分段柜。
    无论是HXGN15-12II,HXGN15-12I型环网柜均可配装断路器作为主开关,但其外形尺寸略有不同。
立即咨询
全国热线0769-81309788

详情介绍



ABB-VD4真空断路器应用于以空气为绝缘的户内式开关系统中,可满足电网在正常或事故状态的各种操作,包括关合和开断短路电流,以及自动重合闸的要求并具有极高的操作可靠性与使用寿命。

ABB-VD4真空断路器在开关柜内的安装形式是固定式使用。

断路器本体呈圆柱状,垂直安装在做成托架状的断路器操动机构外壳的后部。为组装式,导电部分设置在用绝缘材料制成的极柱套筒内,使得真空灭弧室免受外界影响和机械的伤害。

操作机构的储能弹簧是平面蜗卷弹簧,一台操作机构操作三相极柱,拧紧平面蜗卷弹簧将储存足够的能量以供断路器动作之需要。平面蜗卷弹簧式操作机构包括带外罩的平面蜗卷弹簧,储能系统,齿轮,操动机构和传力至各相

极柱的连杆,位于断路器外壳前方还装有储能电动机,脱扣器,辅助开关,控制设备和仪表等辅助部件。平面蜗卷弹簧有手动储能和电动机储能两种方式。

操动机构适用于自动重合闸的操作,并且,由于电动机储能时间很短,同样也能够进行多次自动重合闸操作。
